| Sujet : Heathkit Nouveau | De Gérard Tournier Le 10-07-2005 à 11:36 sta |
|
Bonjour
Je recherche la doc technique de deux appareils Héathkit
Le premier :un controleur (Vacum Tube Voltemeter
Le deuxieme: Condensateur Checker
Je peux fournir en echange la doc de l'oscilloscope Model O 12 et du signal tracer IT 12 et T4
Je recherche toujours la doc du TV Philips TF 1795
| |
|
| Sujet : Heathkit Nouveau | De Pierrot du 82 Le 10-07-2005 à 15:15 sta |
|
Si vous donniez les références des appareils ![[:??:]](s11.gif) Gérard ![[:!!:]](s17.gif)
Vous risquez de trouver les manuels sur le site de BAMA
|
|
| Sujet : Heathkit Nouveau | De Gérard Tournier Le 10-07-2005 à 15:34 sta |
|
Bonjour pierrot
Hélas je ne les ai pas!!!
Merci
Gérard Tournier
|
|
| Sujet : Heathkit Nouveau | De Jacques DENYS Le 19-07-2005 à 22:26 sta |
|
Bonjour
L'appareil du dessous sur la photo est un Condensator Checker Heathkit type C-3
Voici l'adresse du Descriptif :
http://www.heathkit-museum.com/test/c-3.shtml
et celle de la Notice complète en anglais avec schéma:
http://bama.edebris.com/manuals/heath/c3/
L'adresse du logiciel gratuit Viewer Djvu(équivalent d' Acrobat) pour lire la notice (logiciel à installer avant de préference,ça marche très bien)
http://www.lizardtech.com/download/files/win/djvuplugin/index.php
si vous avez des problèmes ,n'hésitez pas à m'envoyer un mail .je dis cela car j'en ai eu au début ,alors que cela marche très bien et surtout parce que le site Bama mérite vraiment le détour par les milliers de schémas et de notices qu'il contient.
Bonne lecture . Bien cordialement
Jacques DENYS
|
|
| Sujet : Heathkit Nouveau | De Marcel Le 19-07-2005 à 22:54 sta |
|
Bonjour,
S'il s'agit bien d'un VTVM, donc à tubes, le schémas est celui du V7A , IM18, IM28 etc.
Seule la présentation change. 2 tubes 12AU7 et 6AL5.
Si vous le souhaitez je peux vous faire parvenir le schémas.
Cordialement.
Marcel
|
|
| Sujet : Heathkit Nouveau | De Jacques DENYS Le 20-07-2005 à 12:54 sta |
|
Bonjour

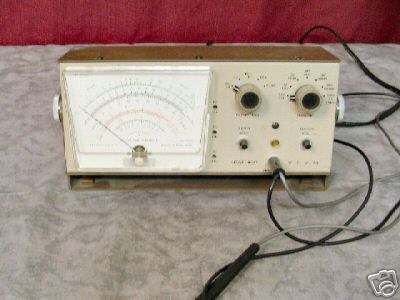

Votre appareil du haut sur la photo est un VTVM heathkit IM 28 (version luxe avec bouton doré sans doute)
pour vérifier il y a des photos à cet adresse
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=5790559317&category=48701&rd=1#ebayphotohosting .
Le schéma est sur Bama en .gif (dans ce cas simple pas besoin du logiciel DJVU)
ftp://bama.edebris.com/bama/heath/im28u/IM28U.gif
c'est effectivement le même circuit que les IM-11, V7 etc , mais avec un boitier horizontal.Je vous joins le schéma et le photo .
Bien cordialement .
Jacques DENYS
| |
|
| Sujet : Heathkit Nouveau | De Jacques DENYS Le 20-07-2005 à 12:56 sta |
|
Tiens , le schéma n'est pas passé mais vous avez l'adresse .je retente.
JD
| |
|
| Sujet : Heathkit Nouveau | De Pierrot du 82 Le 22-07-2005 à 21:59 sta |
|
Bravo Jacques, j'ai reconnu moi aussi le Heath C-3, il y en a 2 en vente sur eBay le vendeur bobw1951 est très correct...
Le schéma n'est pas passé -----> pas d'accents dans les noms de fichiers !
|
|
|
