Sujet : Schema Le regional Nouveau De Michel du 70  Le 18-08-2010 à 18:30 sta

    Bonsoir a tous

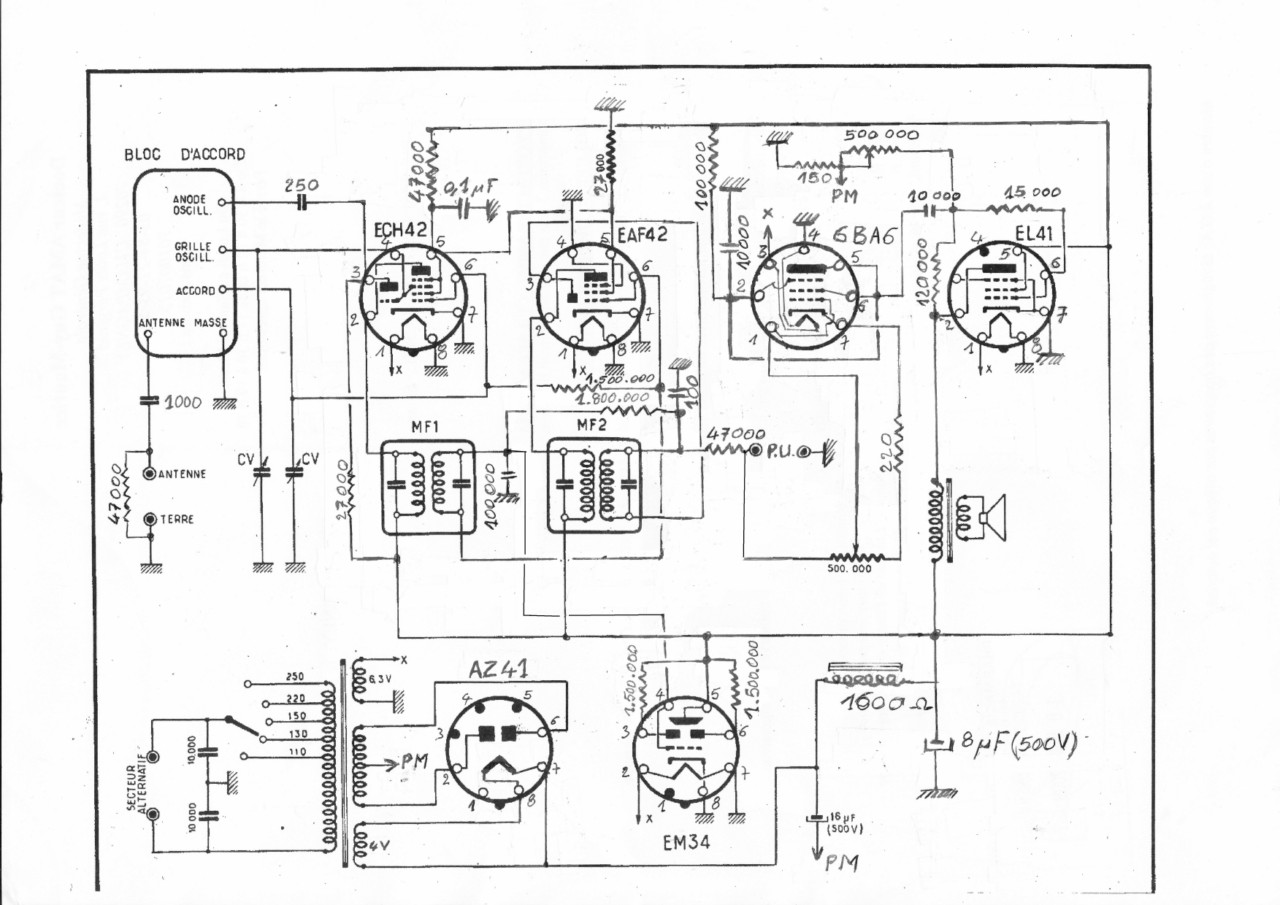

    J'ai releve le schema du" Le regional 52M". Je vous le soumet , le poste fonctionne tres

    bien sauf un petit bemol , la petite lueur verte ne bouge pas .[:??:]

    Bon courage

    Michel




Sujet : Schema Le regional Nouveau De Michel du 70  Le 18-08-2010 à 18:31 sta

    La petite lueur de l'em 34 .

    Michel[:Hi:]


Sujet : Schema Le regional Nouveau De Totolagalène  Le 18-08-2010 à 19:10 sta

    La grille de l'EM34 est ma branchée. La relier à la sortie du secondaire du 2ème TR MF, côté de l'enroulement opposé à celui venant de la plaque détectrice. [:Hi:]


Sujet : Schema Le regional Nouveau De Michel du 70  Le 18-08-2010 à 21:54 sta

    Bonsoir Bernard

    J'ai modifie le schema car j'ai fait une erreur , la grille de l'OM va bien sur le MF 2 , le cablage n'a pas ete bidouille.

    Il faudrait que je trouve le reperage de branchement de ces MF.

    Pour ce soir ,repos, demain 'Hosto",Biopsie.

    Bonne soiree

    Michel [:Hi:][:Hi:]


Sujet : Schema Le regional Nouveau De Michel du 70  Le 18-08-2010 à 21:55 sta

    re [:Hi:]




Sujet : Schema Le regional Nouveau De Totolagalène  Le 18-08-2010 à 22:43 sta

    Si ça peut t'éclairer Michel...[:Hi:]




Sujet : Schema Le regional Nouveau De Pierrot du 82  Le 19-08-2010 à 00:37 cms

Il y a quelque chose qui me chagrine vraiment, la résistance de contre-réaction de 120 KO qui est entre plaque et grille 1 de la EL41...

Ça ne se fait pas de polariser la G1 ainsi !



Sujet : Schema Le regional Nouveau De Totolagalène  Le 19-08-2010 à 12:06 sta

    Michel dit que le poste marche bien et que le schéma est son relevé: bizarre en plusieurs points ce schéma! J'ai pensé qu'il y avait des erreurs de relevé, en effet quid de la polar? [:Hi:]


Sujet : Schema Le regional Nouveau De Pierrot du 82  Le 19-08-2010 à 13:56 cms

La polar se fait par le retour du point milieu PM du transfo à la masse par la résistance de 150 Ohms (au-dessus de la 6AU6.)

Il doit en effet y avoir quelques erreurs dans le relevé du schéma !



Sujet : Schema Le regional Nouveau De Michel du 70  Le 19-08-2010 à 17:44 sta

    Bonjour

    Me voila de retour.

    Je recontrole le releve que j'ai fait et je reviendrais sur ce meme post ou fil .:-(

    Michel [:Hi:]


Sujet : Schema Le regional Nouveau De Michel du 70  Le 21-08-2010 à 18:19 sta

    Bonsoir a tous

    Bon j'ai recontrôlé et je pense que c'est OK .

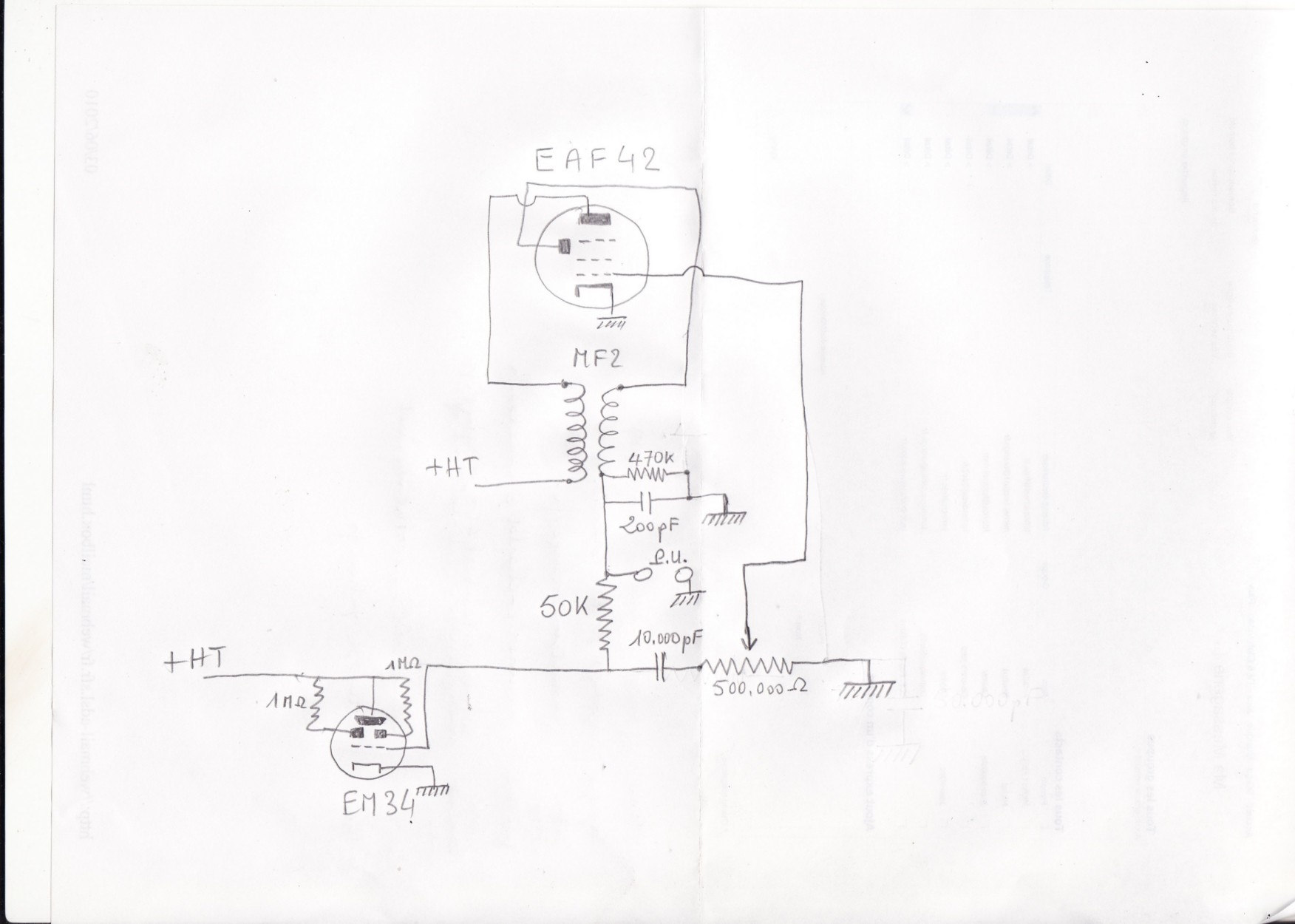

    Seule différences :la grille de l'EM 34 va sur le MF2 en passant par la résistance de 1.8 Mo

    et la sortie du pot de volume qui va aprés la resistance de 47 Ko . Le reste est bon.

    Vu qu'il fonctionne super bien je le remet dans sa caisse en attendant peut-etre un

    schéma.

    Michel




Sujet : Schema Le regional Nouveau De Jacques (webmestre)  Le 21-08-2010 à 18:38 sta

    - Il doit au moins manquer la masse au point commun 220 ohms de la 6BA6 et pot de volume.
    - Le montage en triode de la 6BA6 est pour le moins curieux, mais pourquoi pas ?
    - Le circuit 150 ohms-500k de tonalité-120k de G1 de l'EL41: y'a effectivement quelque chose qui ne va pas. Supposons le pot de tonalité placé à fond, il ne doit pratiquement plus y avoir de son (10nF et 150 ohms=pratiquement masse).

    De plus ce circuit crèe une polarisation ajustable avec la 120k au +HT.

    - Il doit manquer une capa entre PM et la masse.... 8oI


Sujet : Schema Le regional Nouveau De Pierrot du 82  Le 21-08-2010 à 19:22 cms

Le point milieu PM est découplé par le 1er chimique HT de 16 µF, pas besoin de découplage supplémentaire (montage à la Philips.)

Par contre cette 120 KP en,tre grille 1 et plaque, il manque quelque chose (capa d'isolation ?)



Sujet : Schema Le regional Nouveau De Michel du 70  Le 21-08-2010 à 21:39 sta

    Toute les soudures sont d'époque , je pense!

    Effectivement le pot de tonalite a fond il n'y a presque plus de son !!!

    Le montage de la 6BA6 me laisse pensif [:??:] mais bon.

    Autrement, le dernier schema est correct.

    Michel


Sujet : Schema Le regional Nouveau De Totolagalène  Le 21-08-2010 à 21:47 sta

    Il y a au moins la EM 34 qui ne peut pas fonctionner si sa grille n'est pas branchée au point commun condo de 100/ résistance de 1.800.000 Ohms.


Sujet : Schema Le regional Nouveau De Michel du 70  Le 21-08-2010 à 22:24 sta

    J'ai essaye en soudant le fil qui vient de la grille de l'OM au point commun,ca ne donne rien .

    J'ai change d'OM ---> niet

    Essais avec un 6AF7 -----> niet , y a un smilblic [:??:]


Sujet : Schema Le regional Nouveau De Totolagalène  Le 21-08-2010 à 22:29 sta

    Tu n'as pas un autre EM34 pour essai?


Sujet : Schema Le regional Nouveau De Totolagalène  Le 21-08-2010 à 22:31 sta

    Excuses, si ton 6AF7 est bon, çà aurait du le faire.


Sujet : Schema Le regional Nouveau De Michel du 70  Le 21-08-2010 à 23:22 sta

    Le 6AF7 il fonctionne je l'ai preleve sur mon Schneider


Sujet : Schema Le regional Nouveau De Pierrot du 82  Le 22-08-2010 à 03:19 cms

Pour aider Michel, le schéma du Regional 57M..........................................>

Les lampes sont différentes, mais beaucoup d'analogies avec le 52M et un contrôle de tonalité plus orthodoxe...





Sujet : Schema Le regional Nouveau De Michel du 70  Le 22-08-2010 à 14:33 sta

    Merci "Pierrot" , pour l'instant je voudrais que le neneuil fonctionne.

    J'ai pris contact avec une personne qui détient un "52S" , seule différence ,la redresseuse.

    J'attend une réponse.

    Michel


Sujet : Schema Le regional Nouveau De Totolagalène  Le 22-08-2010 à 15:01 sta

    Avec un bon oeil et la grille branchée sur MF2, çà devrait au moins cligner!
    Vérifie des trucs tout bêtes: mauvais contacts dans le support, prendre les tensions de la cible, des plaques sur les broches du tube lui-même. Cathode bien à la masse?[:Hi:]


Sujet : Schema Le regional Nouveau De Totolagalène  Le 22-08-2010 à 15:05 sta

    As-tu vérifié les 2 résistances de 1.500.000 Ohms?


Sujet : Schema Le regional Nouveau De Dominique  Le 29-09-2017 à 11:52 sta

    Pardon de déterrer cette ancienne discussion, mais solution a été trouvée.

    Toto a raison.

    Sur mon poste, ces deux résistances étaient coupées.
    Voir cette discussion ici : http://www.tsf-radio.org/…

    Dominique.
