| Sujet : PROBLEME DE MASSE Nouveau | De Jean-Marc Morin Le 08-12-2021 à 18:43 sta |
|
Bonsoir,

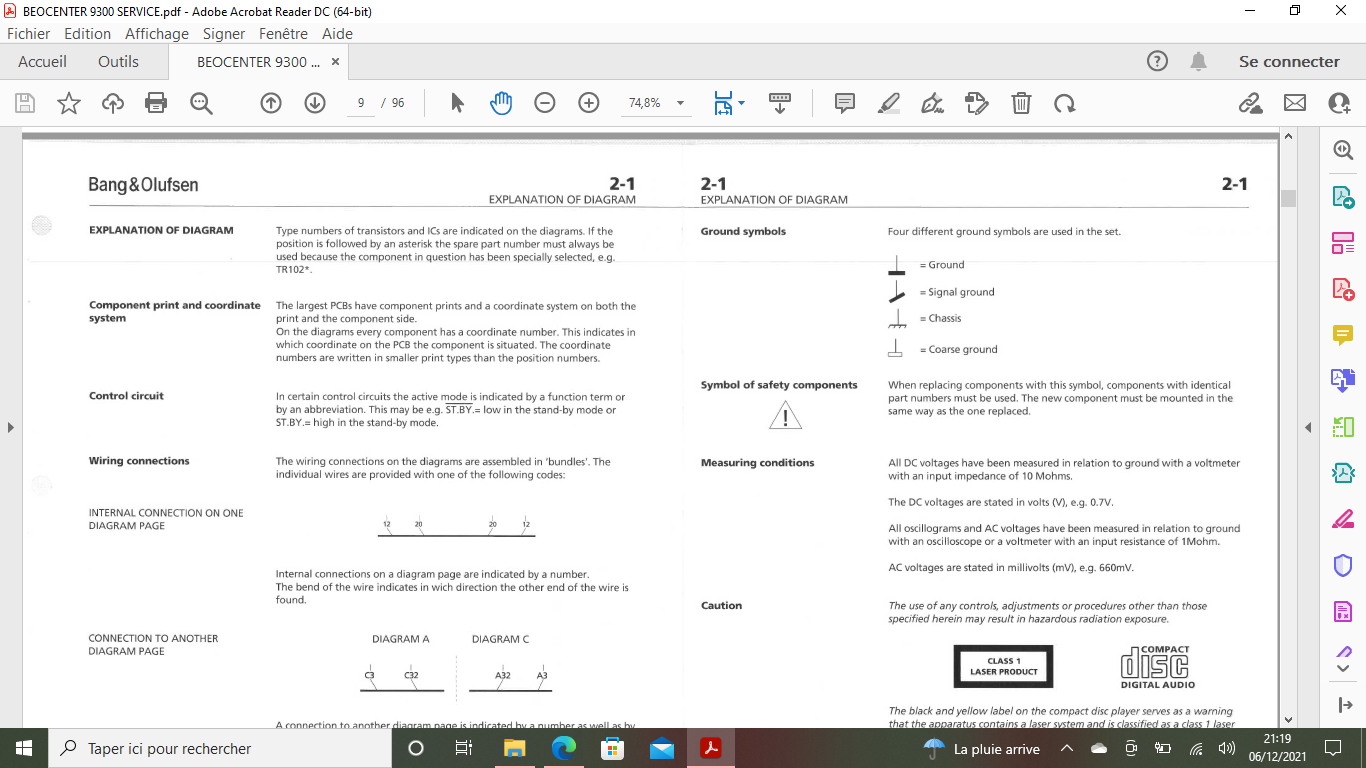

je possède un BO 9300 depuis peu. J'étudie la documentation technique et je suis surpris d'y trouver deux masses représentées différemment sur les circuits. Ground et sélect ground.

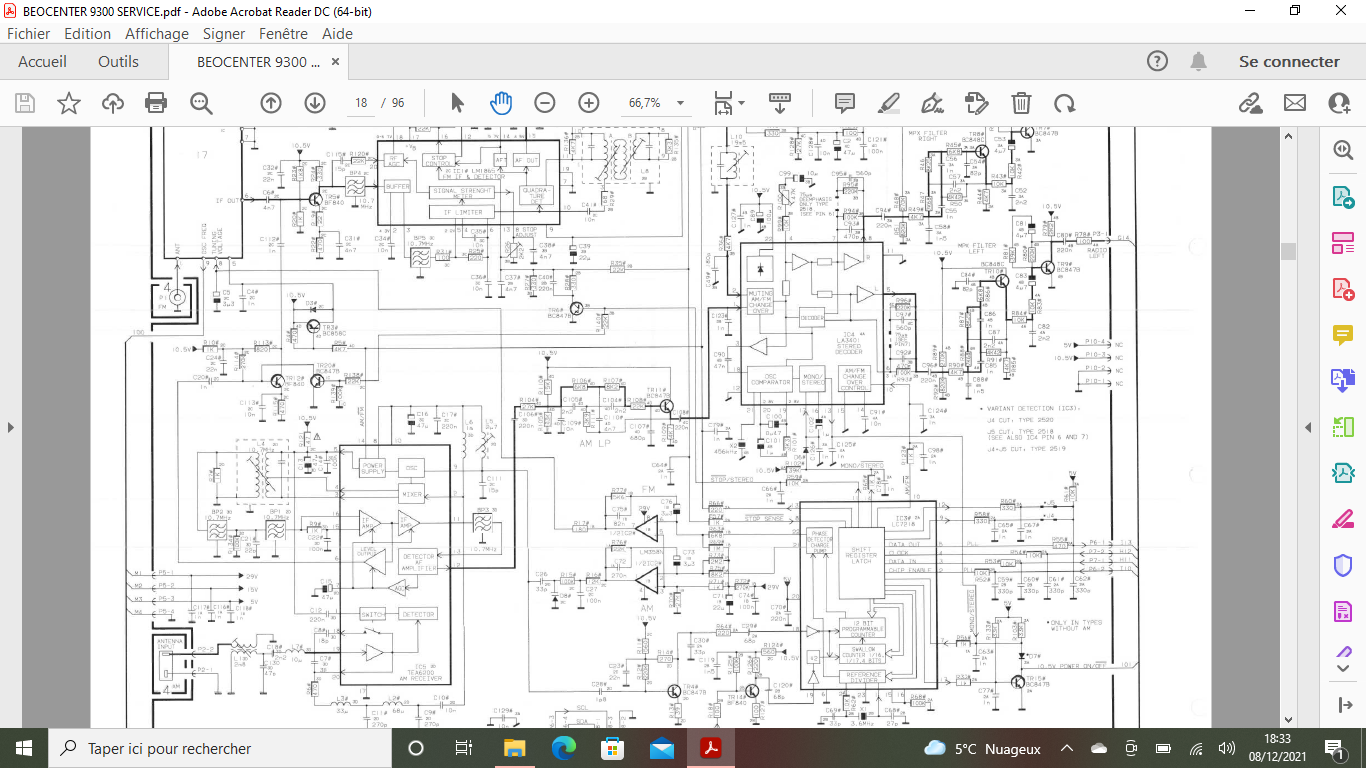

Sur le schéma du tuner joint vous verrez ces deux types de masses. Dans le bas les deux ont une liaison capacitive (condo de 10 nf).Quel est l'intérêt d'avoir ces deux masses.Pour brancher un oscillo laquelle des deux est judicieuse.
Je vous remercie d'avance de vos réponses.
JM Morin
| |
|
| Sujet : PROBLEME DE MASSE Nouveau | De Jean-Marc Morin Le 08-12-2021 à 18:44 sta |
|
J'ai dit select ground mais c'est signal ground.
|
|
| Sujet : PROBLEME DE MASSE Nouveau | De dede2000 Le 08-12-2021 à 21:28 sta |
|
C'est normal c'est pour évité l'interaction entre les circuits numérique et analogique, En principe la borne Ground est utilisée pour tous ce qui est numérique, Signal ground est utilisé pour tous ce qui est analogique.
|
|
| Sujet : PROBLEME DE MASSE Nouveau | De Hyperman75 Le 09-12-2021 à 06:26 sta |
|
Bonjour
dede2000, c'est le contriare
D'après le schéma, le symbole Ground (barre horizontale) est la masse électrique commune à tous les circuits du récepteur, à l'exception de la partie numérique qui a une masse électrique distincte Signal Ground (barre inclinée).
Toute observation du signal analogique doit être faite par rapport à une masse ''Ground''.
Le signal de sortie est bien référencé par rapport à ''Ground'' avec barre horizontale
Jacques
|
|
| Sujet : PROBLEME DE MASSE Nouveau | De Jean-Marc Morin Le 09-12-2021 à 09:26 sta |
|
Merci pour vos réponses.
Je vous avoue être perdu avec ces deux types de masse.
Comment peuvent fonctionner les circuits numériques avec signal ground sachant qu'elle est reliée à ground par un condo de 10 nf donc je suppose isolée.
Dans un circuit ou existe ces deux masses comment brancher la pince de la sonde de l'oscillo ?
Merci pour votre aide.
Bien à vous
JMM
|
|
| Sujet : PROBLEME DE MASSE Nouveau | De Hyperman75 Le 09-12-2021 à 10:02 sta |
|
Bonjour
Je vous l'ai dit ci-dessus : à la masse ''Ground''
En fait c'est le circuit de décodage de la stéréo qui a une masse ''signal'' à part.
Les masses ''signal ground'' et ''ground'' doivent avoir la même référence OV par rapport aux alims.
Il faudrait voir le schéma complet pour suivre les alimentations
jacques
|
|
| Sujet : PROBLEME DE MASSE Nouveau | De Jean-Marc Morin Le 09-12-2021 à 21:00 sta |
|
merci pour vos réponses. Lélectronique B&O c'est particulier. bien à vous
|
|
| Sujet : PROBLEME DE MASSE Nouveau | De georgesgiralt Le 09-12-2021 à 22:47 sta |
|
Pas tant que cela. Tous les appareils qui mélangent du numérique avec de l'analogique ont des masses du même style.
|
|
|
