Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De pointcom  Le 01-12-2016 à 13:37 sta

    Bonjour,

    Ayant eu en réparation les modèle 15 et 35, je mets en Upload, les documentations correspondantes ainsi que des photos que je complète par le raccordement de l'antenne ferrite.

    Les 3 modèles sont identiques au niveau radio, le stéréomeister 15 est équipé d'un décodeur 5, le 35 d'un décodeur 6, le 4097 aurait des transfos de sortie plus petits, je n'ai pu le vérifier.

    Le stéréomeister 15 avait fait une grosse chute, et les bobines du décodeur n'ont pas résisté, je l'ai remplacé par un montage réalisé autour d'un LM1800, je joins le schéma d'adaptation.

    Pour ceux qui seraient intéressé, je dispose de quelques circuits imprimés du décodeur et du doubleur de tension.

    Le décodeur 6 fonctionne très bien, une particularité, si le signal est faible, il y a détection de la porteuse et le voyant s'allume, par contre le canal de gauche est absent. On retrouve les 2 canaux dés que le signal est normal.

    J'ai complété le schéma du 35 par les points de réglage et des commutations.

    Pour jacques, je fais un upload en ZIP de toute la doc si besoin je peux envoyer chaque doc séparément.

    Amicalement


Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De Jean-Marc  Le 01-12-2016 à 22:14 sta

    Bonjour,

    Par curiosité, j'aimerais bien voir le schéma du doubleur de tension.

    Merci !


Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De pointcom  Le 02-12-2016 à 07:35 sta

    Bonjour,

    Le doubleur de tension est en bas à gauche de l'adaptation, la tension en sortie et en charge est de 12,4 Volts pour 6,15 Volts alternatif en entrée.

    En bas à droite, la commande du galvanomètre ''stéréo'' du Stéréomeister 15, ce n'est pas un voyant et la commande est inversée.

 Fichier
.PDF



Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De bthiry  Le 02-12-2016 à 12:38 sta

    bonjour,

    à quoi sert Q1 ? (R1 représente-t'elle autre chose qu'une simple résistance ?)

    Benoît


Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De pointcom  Le 02-12-2016 à 13:14 sta

    Bonjour Benoit

    Q1 permet d'inverser le signal fourni par la sortie du décodeur. Le décodeur LM1800 commute la masse, le galvanomètre attend un positif par rapport à la masse.

    Je ne comprends pas la question concernant R1


Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De Jacques (webmestre)  Le 02-12-2016 à 16:18 sta

    Pour info je n'ai rien reçu sur l'upload. Essayez des fichiers séparés. Merci.


Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De pointcom  Le 02-12-2016 à 17:19 sta

    Je fais des fichiers séparés. l'upload s'appelle ZIP.zip


Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De pointcom  Le 06-12-2016 à 13:03 sta

    A l'attention de Jacques,

    Avez vous reçu les fichiers ? dans tous les cas, j'ai eu confirmation de la réception, aussi bien du zip que des fichiers séparés


Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De Jacques (webmestre)  Le 06-12-2016 à 16:30 sta

    Bien reçu oui. Ca fera l'objet de la prochaine mise à jour. Meci


Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De René FERRIES  Le 09-12-2016 à 14:28 sta

    Bonjour,
    J'ai réalisé ce type de décodeur il y a quelques années avec le ''vénérable'' MC1310P et ça fonctionnait déjà mieux que le décodeur à tubes d'origine.
    Concernant celui-ci, et si vous avez l'occasion de retoucher le schéma, je pense qu'il serait bon pour C1 C2 C3 d'utiliser le symbole des chimiques ou d'indiquer les polarités pour éviter quelques désagréments, surtout dans le doubleur.
    Merci.


Sujet : GRUNDIG Stéréomeister 15 et 35 ainsi que 4097 Nouveau De pointcom  Le 09-12-2016 à 19:15 sta

    Seuls les condensateurs du doubleur sont polarisés et le + est présent sur le circuit imprimé bien qu'avec les diodes le sens est facilement repérable.
    Pour C3, le circuit que j'ai fait imprimer est en CMS 1206 et le condensateur n'est pas polarisé.

    Si vous le souhaitez, je peux faire un zip des fichiers Kicad. Pour info, j'ai fait aussi graver des CI avec le TEA 5581, je viens de les recevoir mais je n'ai pas testé.

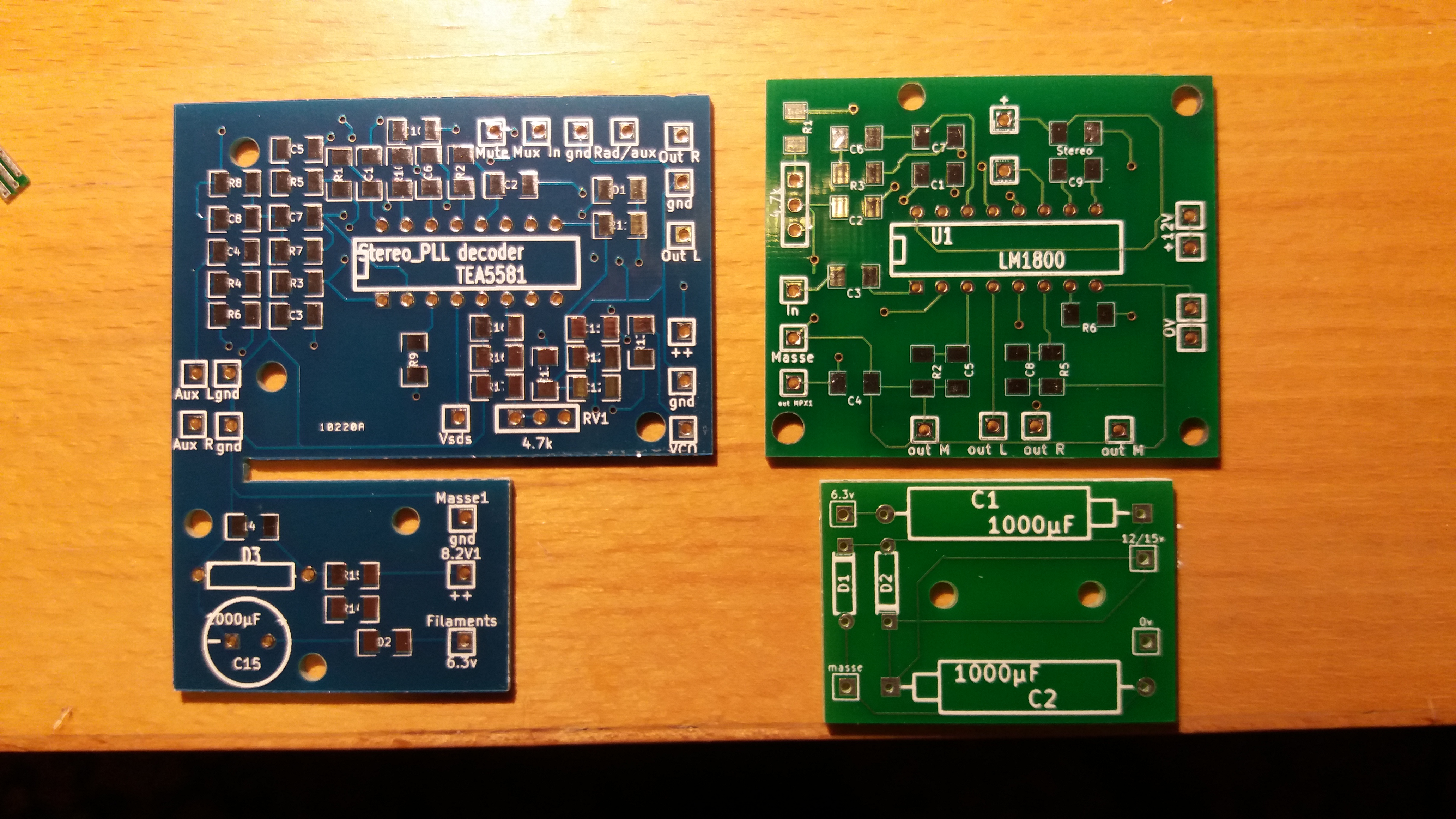

    (A gauche TEA5581, en bas doubleur, en haut à droite LM1800)
