Sujet : Ribet desjardins Nouveau De jean pierre  Le 13-06-2011 à 16:19 sta

    Bonjour

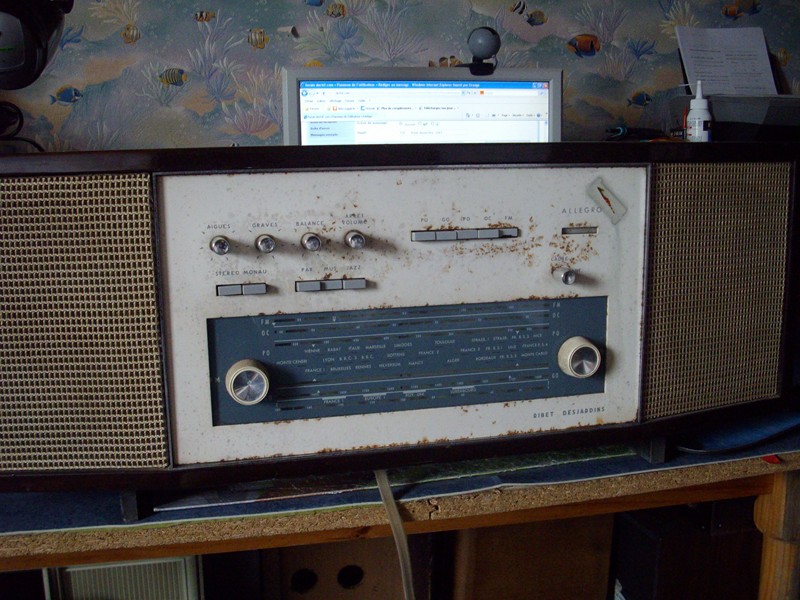

    Trouver dans un grenier une radio de marque Ribet desjardins modéle Allégro.1963
    Je cherche le schéma Si une personne (s) pouvait m'aider a le trouver.
    Sa serai sympas.
    cette radio est équipée des lampes suivantes:
    1x EZ81 - 1x 6AL5 - 1x ECH81 - 1x ECC85 - 1x EF85 - 2x EL84 - 2x EF86 - EM84.
    En vous remerciant d'avance.
    jp





Sujet : Ribet desjardins Nouveau De michel86  Le 13-06-2011 à 18:17 sta

    Appareil techniquement intéressant avec étage push-pull en ampli de puissance ? avec amplification HF ?
    Certainement un des derniers poste à lampes de bonne facture...

    Je n'ai pas le schéma, désolé...:o)


Sujet : Ribet desjardins Nouveau De jean pierre  Le 13-06-2011 à 18:39 sta

    Bonjour

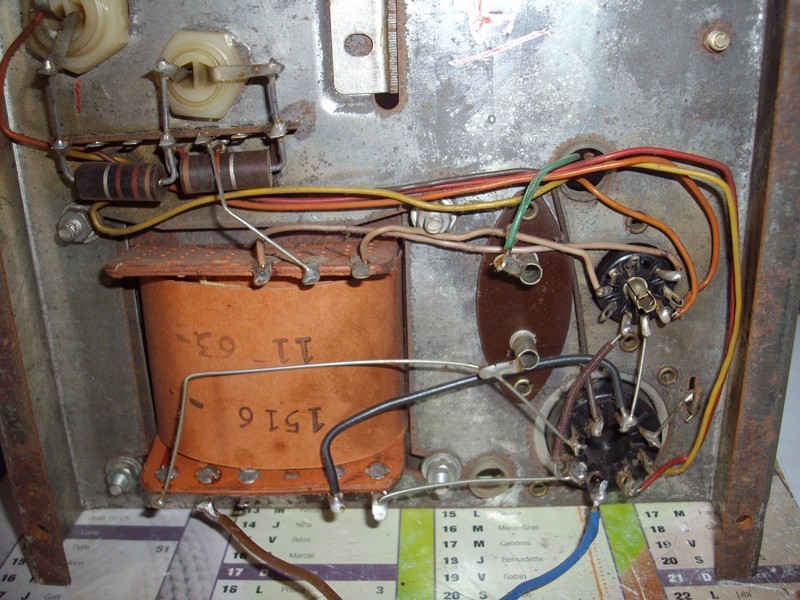

    Quelqu'un pourrait il me dire a quoi sert la prise en bakélite sur cette alim
    La redresseuse EZ81 ne fonctionne pas aprés avoir changer les condoS.
    Merci




Sujet : Ribet desjardins Nouveau De wizhard  Le 13-06-2011 à 19:52 sta

    M'est avis qu'ça pourrait pt'et bin être un fusible...à cet endroit ce ne serait pas illogique.

    Le débit max de l'EZ81 étant 150 mA, un fusible dans ces eaux-là devrait convenir (fusible carton sur fiche 2 broches ressemblant à une petite fiche secteur)
    On peut remplacer par un porte fusible "verre" soudé sur les pattes.

    Cordialement Daniel[:Hi:]


Sujet : Ribet desjardins Nouveau De jean pierre  Le 13-06-2011 à 20:19 sta

    Bonsoir

    Merci pour votre réponse je vais essayer sa,je voulai en avoir la confirmation.
    cdt jp


Sujet : Ribet desjardins Nouveau De candide  Le 13-06-2011 à 21:05 sta

    A Michel 86,
    En 1963, on commençait à avoir de la FM en stéréo sur FranceIV.
    Aussi, je pense que les deux tubes de puissance n'étaient pas montés en push-pull, sur ce poste là, mais qu'il y avait deux ampli B.F. pour assurer cette stéréo.
    Ce que semble confirmer les deux toiles de protection de H.P. situées de chaque coté du chassis.

    Bien amicalement

    ;-)


Sujet : Ribet desjardins Nouveau De jean pierre  Le 13-06-2011 à 21:14 sta

    Bonsoir
    cette radio est bien equipée d'un montage push pull avec deux EL84




Sujet : Ribet desjardins Nouveau De candide  Le 13-06-2011 à 21:17 sta

    Copie:

    Bonjour

    Quelqu'un pourrait il me dire a quoi sert la prise en bakélite sur cette alim
    La redresseuse EZ81 ne fonctionne pas aprés avoir changer les condoS.
    Merci

    reponse de wizhardM'est avis qu'ça pourrait pt'et bin être un fusible...à cet endroit ce ne serait pas illogique.

    Le débit max de l'EZ81 étant 150 mA, un fusible dans ces eaux-là devrait convenir (fusible carton sur fiche 2 broches ressemblant à une petite fiche secteur)
    On peut remplacer par un porte fusible "verre" soudé sur les pattes.

    Cordialement Daniel


    Mon avis:

    Je viens de faire du relevé de schéma sur cette photo.
    Le + H.T. part de la EZ et arrive directement sur la cellule de filtrage .
    On distingue les cosses de sorties 6,3v sur la partie "dessus à gauche" des cosses du transfo d'alim.
    Il ne reste plus que l'arrivée secteur qui semble arriver sur les cosses "en haut à droite.
    La "prise " en question ne serait-elle pas destinée à recevoir le fusible secteur ?

    Amicalement





    ;-)


Sujet : Ribet desjardins Nouveau De candide  Le 13-06-2011 à 21:24 sta

    Copie message de jean-pierre

    Bonsoir
    cette radio est bien equipée d'un montage push pull avec deux EL84

    Ma réponse:

    Bonsoir,
    Peux-tu t'en assurer, car sur la façade, il y a écrit, à gauche "stéréo". Or, dans ta liste de tubes, je ne vois que 2 EL84...ce qui laisserait croire qu'il y en a une par canal....une pour le droit et une pour le gauche, mais je peux me tromper...

    Amicalement.

    ;-)


Sujet : Ribet desjardins Nouveau De candide  Le 13-06-2011 à 21:30 sta

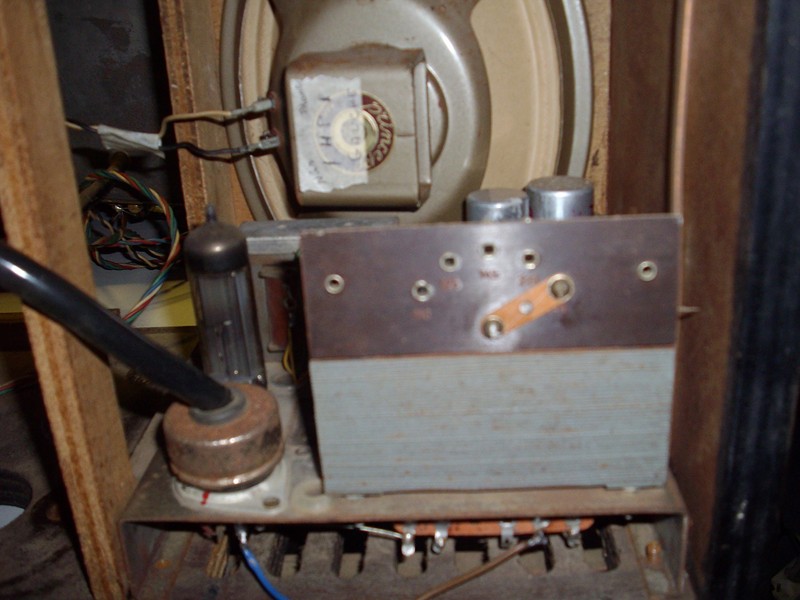

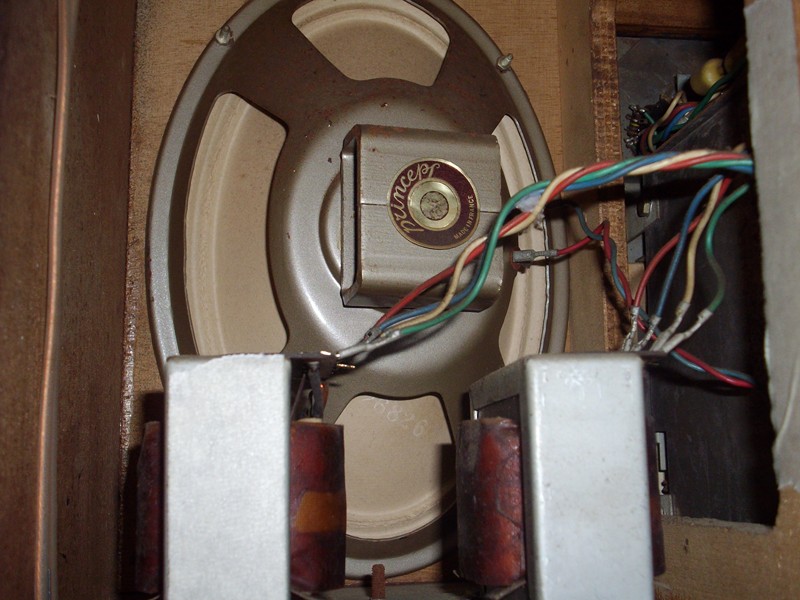

    La photo montre deux transfos à 4 fils, je pense qu'il s'agit de deux transfos B.F. à étage de puissance unique chacun, car sur un transfo de sortie push-pull, il y a 5 cosses.
    Mais je peux mal voir.

    ;-)


Sujet : Ribet desjardins Nouveau De jean pierre  Le 13-06-2011 à 21:40 sta

    Bonsoir

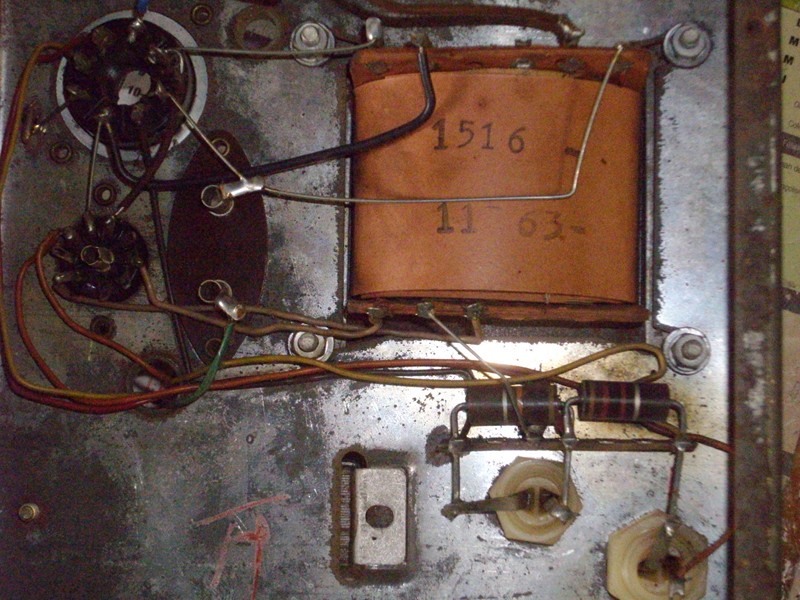

    Merci pour vos réponse je vous joins une autre photo ou ont voie les fils du secteur




Sujet : Ribet desjardins Nouveau De candide  Le 13-06-2011 à 21:45 sta

    Merci pour cette photo.
    Maintenant, as-tu la possibilité de faire une vue du dessus de cette partie ?

    Amicalement


Sujet : Ribet desjardins Nouveau De jean pierre  Le 13-06-2011 à 21:50 sta

    Il y a bien 5 cosse sur les transfos celle du centre n'est pas connectée.
    Je n'ai pas encore regardé le cablage.pour le moment je suis dans cette alim.


Sujet : Ribet desjardins Nouveau De jean pierre  Le 13-06-2011 à 22:21 sta

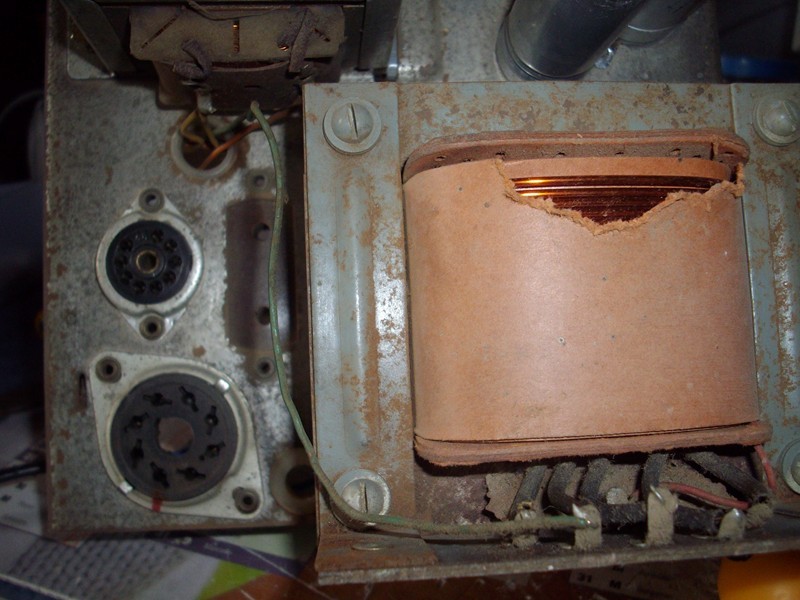

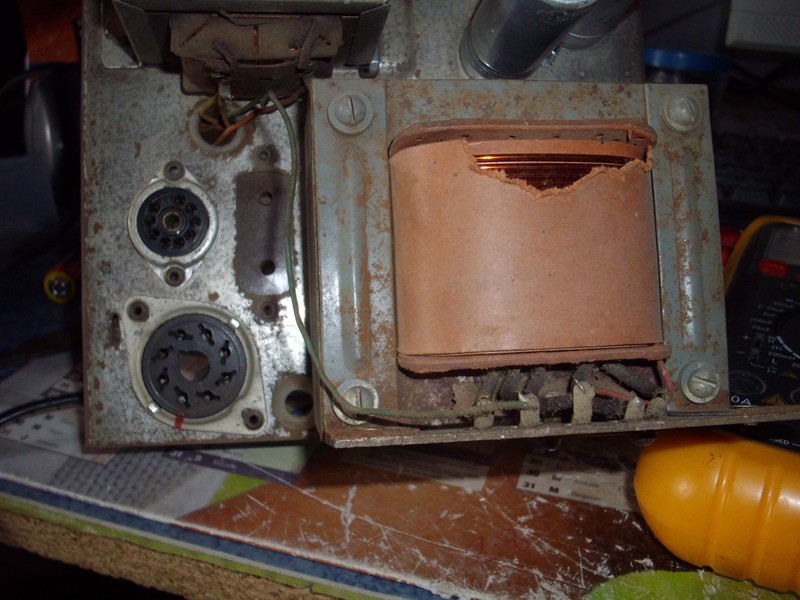

    vue de dessus




Sujet : Ribet desjardins Nouveau De wizhard  Le 14-06-2011 à 12:03 sta

    Hello...

    Ah oui, là c'est beaucoup plus clair. Il s'agit très probablement d'un porte-fusible secteur, ce qui est curieux c'est qu'il ferait double emploi avec celui du sélecteur de tension du transfo. à moins que celui-ci ne soit un strap...
    Il y a quand même un truc bizarre : le fil vert pris sur la prise 110 V du transfo est-il le même que celui qui arrive sur cette fameuse prise ? auquel cas ce pourrait être l'alimentation d'une platine TD, ou le fusible pour celle-ci...le mieux serait d'y brancher une ampoule, pour lever le doute.
    Les transfos de sortie pour un tube avaient souvent une cosse relais, ça ne mangeait pas de pain. La question est : y-a't-il 2 transfos identiques ? si oui châssis stéréo..

    Cordialement Daniel:-)


Sujet : Ribet desjardins Nouveau De jean pierre  Le 14-06-2011 à 12:59 sta

    Bonjour

    Oui il y a deux transfos identique et deux HP.
    oui le fil vert partant de la prise 110volts du transfo d'alim est connectée a cette prise bakélite
    jp


Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 13:01 sta

    Oui, wizhard, les grands esprits se rencontrent !:-D:-D:-D:-D

    Ce serait bien l'alimentation d'un tourne-disque.
    Pour les transfos de sortie, ils on bien la même allure, de plus, la 5ème cosse n'est pas câblée. Tout concorde pour dire que c'est de la stéréo.
    Cette 5 ème cosse, me fait penser à la prise à 20% du bobinage primaire, à destination de la grille écran.

    Amicalement


Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 13:10 sta

    Bon, on revient à la EZ qui ne fonctionne pas.
    1) le filament s'allume-t-il ?
    2) près du chiffre "11" inscrit sur le transfo, il y a 3 cosses, dont la centrale est reliée à la masse. Entre chaque cosse, située de chaque coté, et la cosse centrale, tu dois trouvée une tension alternative qui peut aller de 250 à 350 V, je dis bien: alternative.
    3) pas très loin de ces 3 cosses, il y a deux grosses résistances, qui sont soudées sur des gros condensateurs électrochimiques. Mesure la tension qu'il y a entre chacune de ces cosses et la masse. Tu dois trouver entre 250 et 350 V en courant continu.

    Essayes celà et dis nous ce qu'il en est. ( je t'ai donné une large fourchette de tensions, car nous sommes en présence d'un appareil en panne )


Sujet : Ribet desjardins Nouveau De wizhard  Le 14-06-2011 à 14:48 sta

    OK candide, bon diagnostic...

    en revoyant le branchement, et en tenant compte du fameux fil vert, il s'agit bien d'une prise en 110 V pour un TD (ou autre chose, décodeur stéréo ?) ce qui en utilisant le primaire du T.A. comme autotransfo évitait un double changement de tension. mais question bête : Je n'aperçois pas de fusible sur le changement de tension du transfo. Est-il tout simplement alimenté ?C'est le genre de truc idiot auquel on ne pense pas toujours...

    Voir aussi comment "revient" le secteur derrière la prise octale, il passe probablement par un interrupteur.

    Bonne bidouille DANIEL:o):o)


Sujet : Ribet desjardins Nouveau De jean pierre  Le 14-06-2011 à 15:49 sta

    Entre chaque cosse et la masse prés du chiffre 11 (secondaire) 254Volts alternatif.
    Sans la EZ81.
    Cathode EZ 81 298 Volts continue LA redresseuse est allumée.
    Sur les + du condensateur 2x16µF 235 Volts et 253 Volts je n'ai pas changer ce condo.
    jpMon site préféré


Sujet : Ribet desjardins Nouveau De jean pierre  Le 14-06-2011 à 17:34 sta



Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 18:14 sta

    verifie la continuité des filaments des EF 86 ( cosses 4 et 5, en prenant les lampes par dessous et en tournant dans le sens horloger )
    Vérifie ensuite si tu as du 6,3v alternatif pour les alimenter.


Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 18:23 sta

    Citation Wizhard :
    Je n'aperçois pas de fusible sur le changement de tension du transfo. Est-il tout simplement alimenté ?

    Pour le fusible, c'est le "lac" (fusible sous carton) qui est placé sur le sélecteur de tension, sur le transfo, qui sert aux deux.
    Pour le retour, c'est par le fil dénudé, qui part de la dernière cosse en bas à gauche.

    Les normes de l'époque nous laissent perplexe aujourd'hui..........je comprends ton hésitation devant ce principe, mais, à l'époque, ça ne surprenait personne.

    Autres temps, autres moeurs

    ;-)


Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 18:25 sta

    C'est vrai que la presence du fusible est particuluèrement discrète. Mais il y a bien de la sauce au secondaire.
    8-)


Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 18:28 sta

    en agrandissant l'image, on peut voir les têtes de vis de fixation qui sont plus visibles que le carton.


Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 18:31 sta

    Citation Wizhard
    Voir aussi comment "revient" le secteur derrière la prise octale,

    Voir le fil bleu


Sujet : Ribet desjardins Nouveau De jean pierre  Le 14-06-2011 à 21:31 sta

    fusible sur transfo




Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 21:35 sta

    Voilààààà, merci jean pierre.


Sujet : Ribet desjardins Nouveau De jean pierre  Le 14-06-2011 à 21:42 sta

    Les Filaments sont bon a l'ohmétre mais pas 6,3V de chauffage mais 5,9V


Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 21:48 sta

    Pas trop grave, car ton selecteur de tension est sur 245 V


Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 21:50 sta

    Bon, si tes filaments sont bons et qu'ils sont alimentés, même en 5,9 v, ils devraient s'allumer


Sujet : Ribet desjardins Nouveau De candide  Le 14-06-2011 à 21:52 sta

    je vais te laisser pour ce soir,
    à demain........si vous l'voulez bien :-D:-D:-D


Sujet : Ribet desjardins Nouveau De jean pierre  Le 14-06-2011 à 22:12 sta

    Ok et merci


Sujet : Ribet desjardins Nouveau De louis  Le 14-06-2011 à 23:12 sta

    Salut
    J ai eu cette appareil dans les mains, il m en reste le bloc alim ( interressant car possedant une self de filtrage independante) le tuner fm et les deux transfo de sortie avec leur haut parleur.

    ma question : quel tube octal puis je adapter sur ce circuit de sortie ? c est pour un petit montage

    merci a plus
    louis


Sujet : Ribet desjardins Nouveau De jean pierre  Le 15-06-2011 à 09:30 sta

    Bonjour

    J'ai mis les tubes au début de se fil ce sont tous des noval.
    Par la même occasion pourriez vous me dire combien fait la self de filtrage sur l'alim
    je recherche 2 x EF86 si vous avez besoin de renseignements n'hésiter pas.
    jp


Sujet : Ribet desjardins Nouveau De Paul  Le 15-06-2011 à 10:12 sta

    Louis, si le transfo de sortie fait 5K, une 6V6 pourrait convenir.


Sujet : Ribet desjardins Nouveau De Louis  Le 15-06-2011 à 11:31 sta

    merci Paul de tes precisions
    desole d avoir squatte le sujet de Jean Pierre
    a plus
    louis[:Hi:]


Sujet : Ribet desjardins Nouveau De jean pierre  Le 15-06-2011 à 22:50 sta

    cette radio est remise en état et elle fonctionne trés bien
    Merci


Sujet : Ribet desjardins Nouveau De yannig  Le 02-05-2017 à 12:46 sta

    un peu tard, mais bon, ça peut servir.

    cordialement

 Fichier
.PDF
 Fichier
.PDF


Sujet : Ribet desjardins Nouveau De Michel87  Le 02-05-2017 à 13:02 sta


    Bonjour,

    Non, ça n'est jamais trop tard, merci !
    Documentation détaillée.

    A noter une tension d'alim à 145V. En 1964, les tensions en France étaient de 110 V ou 220 V.
    Peut-être pour l'export?


Sujet : Ribet desjardins Nouveau De F6CER  Le 02-05-2017 à 14:14 sta

    Bonjour
    Pour répondre à votre question ,la quasi totalité des postes secteur a une position 145 ou 150V cela n'a pas grand chose à voir avec l'export ,le secteur était loin d'être stable à cette époque
