Sujet : zenith transoceanic r600 Nouveau De riket  Le 06-09-2018 à 20:32 sta

    bonsoir je possede un zenith R 600 il fonctionnait correctement et en voulant le rallumer , plus rien ......pas de son , les tubes sont tous ok , je seche un peu , qui peut me donner des conseils ?merci a tous bonne soirée


Sujet : zenith transoceanic r600 Nouveau De julienbeta  Le 06-09-2018 à 21:07 sta

    Bonsoir
    un fusible sur la haute tension?
    Bon courage
    Julien


Sujet : zenith transoceanic r600 Nouveau De riket  Le 06-09-2018 à 21:23 sta

    bonsoir non pas de fusible ....merci a vous


Sujet : zenith transoceanic r600 Nouveau De Michel87  Le 06-09-2018 à 22:47 sta

    Bonsoir,

    Fusible ou pas, il y a de la HT ?


Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 07-09-2018 à 02:53 sta

    Bonsoir.
    Vérifiez la tension filament et la HT. Votre récepteur est alimenté en 110 ou 22OV ?
    Est ce que vous utilisez la coupure secteur pour l'alimentation sur piles internes ? Le commutateur commandé par la fiche secteur fait parfois des soucis
    Sans détail plus précis ni photo tout peut être mise en cause, mauvaise soudure, résistance HS..


Sujet : zenith transoceanic r600 Nouveau De Adams  Le 07-09-2018 à 08:41 sta

    Bonjour

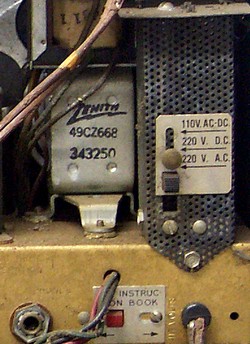

    J'en ai eu un avec ce type d'alimentation 110/220 V (PJ) qui était coupée .




Sujet : zenith transoceanic r600 Nouveau De julienbeta  Le 07-09-2018 à 09:28 sta

    Bonjour

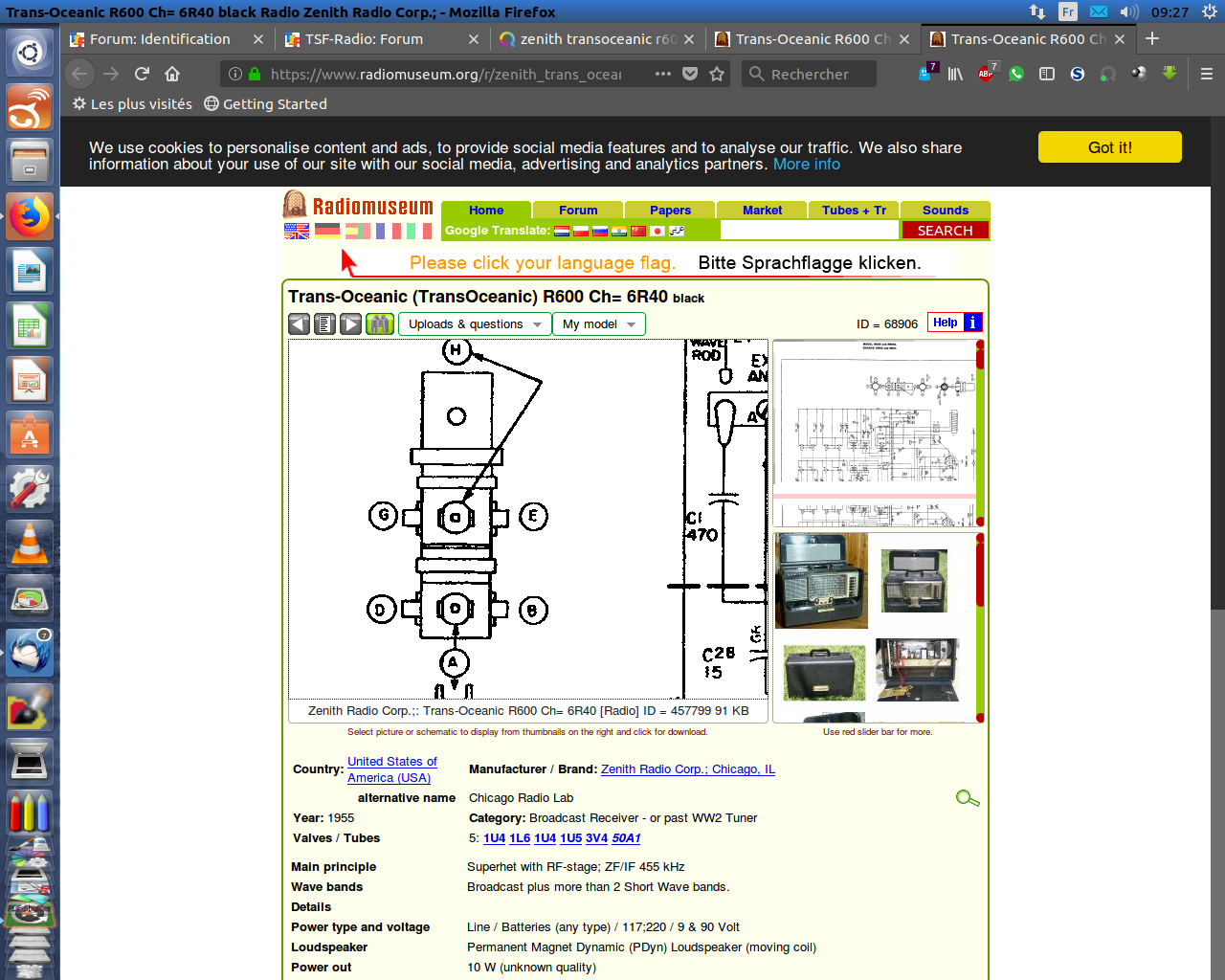

    il semble qu'il y ait les schémas sur Radio muse et rhum
    mais ils sont en plusieurs parties et je ne sais pas comment tout récupérer.
    cordialement
    Julien


 Fichier
.PDF
 Fichier
.PNG


Sujet : zenith transoceanic r600 Nouveau De julienbeta  Le 07-09-2018 à 09:37 sta

    la suite du schéma (pas plus de trois documents par jour ....) C ballot !
    Mais bon si ça peut aider
    Julien

 Fichier
.PDF

 Fichier
.PDF


Sujet : zenith transoceanic r600 Nouveau De julienbeta  Le 07-09-2018 à 09:54 sta

    euh ceci dit , le schéma est dans les archives ici .... sans contrainte spéciale ....


Sujet : zenith transoceanic r600 Nouveau De riket  Le 07-09-2018 à 16:11 sta

    merci a tous , je vais essayer de trouver un peu de temps et de me pencher dessus ..


Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 07-09-2018 à 18:35 sta

    La doc complète du Zenith R600 avec l'alignement. Bon courage et attention aux filaments.

 Fichier
.PDF



Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 07-09-2018 à 18:42 sta

    Re. La version du Zenith T600 identique au R-600 mais PDF facile a lire.

 Fichier
.PDF



Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 07-09-2018 à 18:55 sta

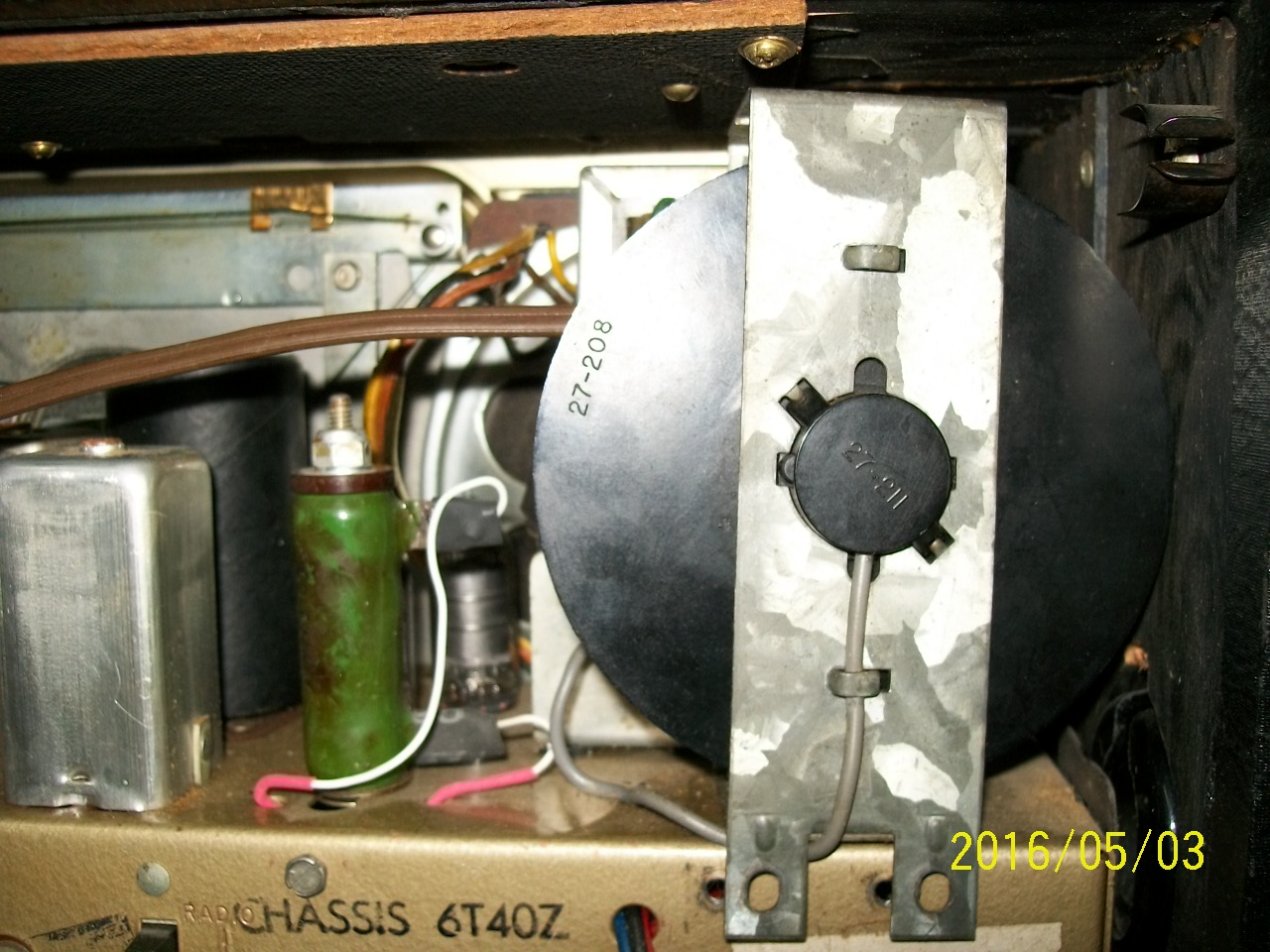

    Une dernière chose qui m'avait amenée des soucis à l'époque, l'enrouleur automatique du fil secteur. A force d'utilisation, la partie plastique où l'on coince le scindex quand la fiche secteur est raccordée,s'use et le scindex exerce alors une traction permanente sur la fiche en son bout. Rupture de liaison dans la prise à fiche plate et plus de tension dans le récepteur.


Sujet : zenith transoceanic r600 Nouveau De americanradios  Le 07-09-2018 à 23:37 sta

    Toutes les problèmes que j'ai vu avec ces trans océaniques étaient liés au circuit filaments et CAG. C'est un montage très complexe qui alimente les filaments, crée les polarisations et gère le CAG. Tout ce qu'il faut pour rendre un poste muet d'une minute à l'autre.
    Et comme le dit Pascal : Attention aux filaments, super fragiles et une 1L6 aujourd'hui coute un bras (40 $ environ pour une NOS) ! A tel point qu'il en existe des copies ''transistorisées'' !


Sujet : zenith transoceanic r600 Nouveau De Tubologic  Le 08-09-2018 à 00:01 sta

    Je confirme également: sur ce modèle circuit de chauffage (filament) assez complexe et inhabituel, responsable de nombreuses pannes. A tracer avec méthode et logique, en s'aidant du schéma. La prudence est de mise si vous testez la continuité des filaments de ces tubes miniatures: certains peuvent être endommagés lors de la mesure avec des ohmmètres anciens délivrant une tension trop élevée.


Sujet : zenith transoceanic r600 Nouveau De Michel (F1GOC)  Le 08-09-2018 à 23:31 sta

    Pour info, une 1L6 c'est 21 chez ''Ask Jan first''
    Michel


Sujet : zenith transoceanic r600 Nouveau De riket  Le 09-09-2018 à 19:14 sta

    Ok ok merci à tous je vais être prudent et réfléchir .....merci encore


Sujet : zenith transoceanic r600 Nouveau De americanradios  Le 10-09-2018 à 00:14 sta

    Merci Michel, je crois que je ferai bien d'en commander 1 ou 2 de rechange pour mes Transocéanique et Hallicrafter car un jour...


Sujet : zenith transoceanic r600 Nouveau De Tubologic  Le 11-09-2018 à 16:31 sta

    En effet, à 21 il serait prudent de stocker quelques 1L6. Ce tube (sans équivalent) est indisponible depuis plusieurs années et son prix est devenu prohibitif. Il semble que Jan a pu dénicher un petit stock, mais une fois vendues ce sera fini pour de bon.


Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 11-09-2018 à 17:24 sta

    Bonjour. Attention de ne pas installer un tube 1U6 à la place du tube 1L6. Malgré un brochage identique, le tube 1U6 est chauffé sous 1.4V 25 mA alors que le 1L6 supporte 50 mA sur le filament.

 Fichier
.PDF
 Fichier
.PDF


Sujet : zenith transoceanic r600 Nouveau De americanradios  Le 13-09-2018 à 00:18 sta

    Le 1U6 est plutôt utilisé sur des petits récepteurs portatifs (Emerson par exemple) alors que la 1L6 est utilisée sur les trans océaniques, Hallicrafter etc...


Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 13-09-2018 à 12:28 sta

    Bonjour. J'ai noté cela car certains vendeurs de tube propose le 1U6 à la place du 1L6 en arguant du fait que le brochage des deux tubes est identique mais sans spécifier que l'intensité filament va du simple au double, ce qui rend le récepteur muet en cas d'échange des deux références.


Sujet : zenith transoceanic r600 Nouveau De riket  Le 18-09-2018 à 17:58 sta

    bonsoir , ayant eu un peu de temps j ai enlever les tubes pour aller les tester , je vais poser une question bete .......je le faisait fonctionner en 110 volts .......il me semble qu il peut fonctionner en 220 volts ? je ne suis pas sur .......qu en penser vous ?


Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 18-09-2018 à 18:44 sta

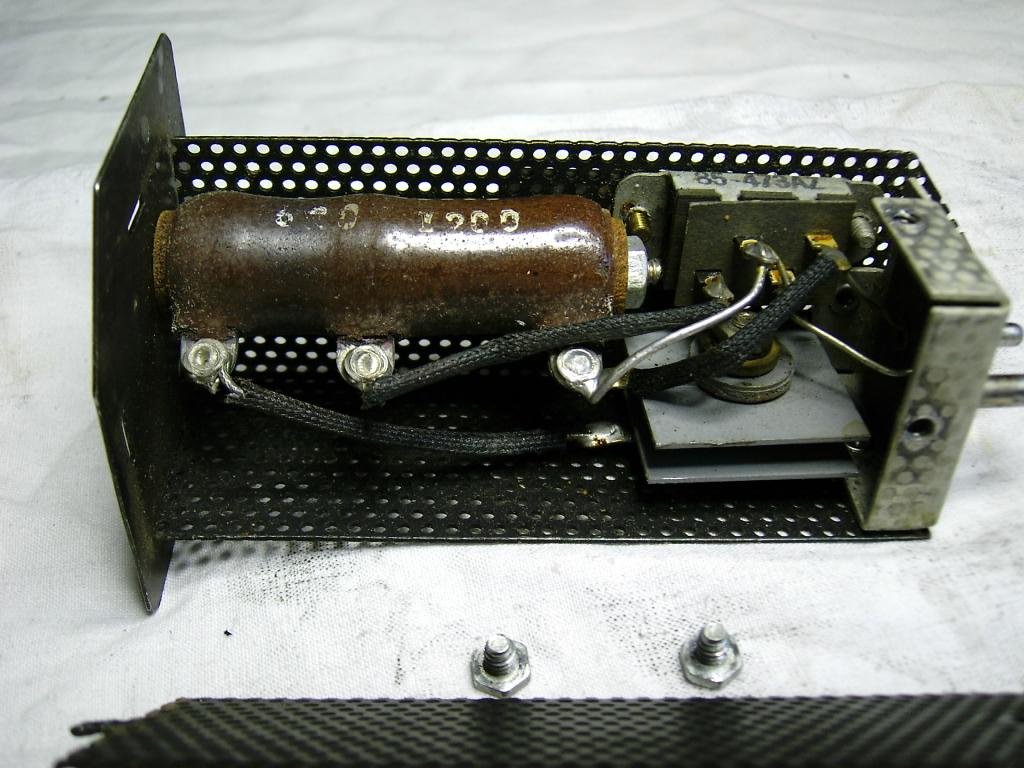

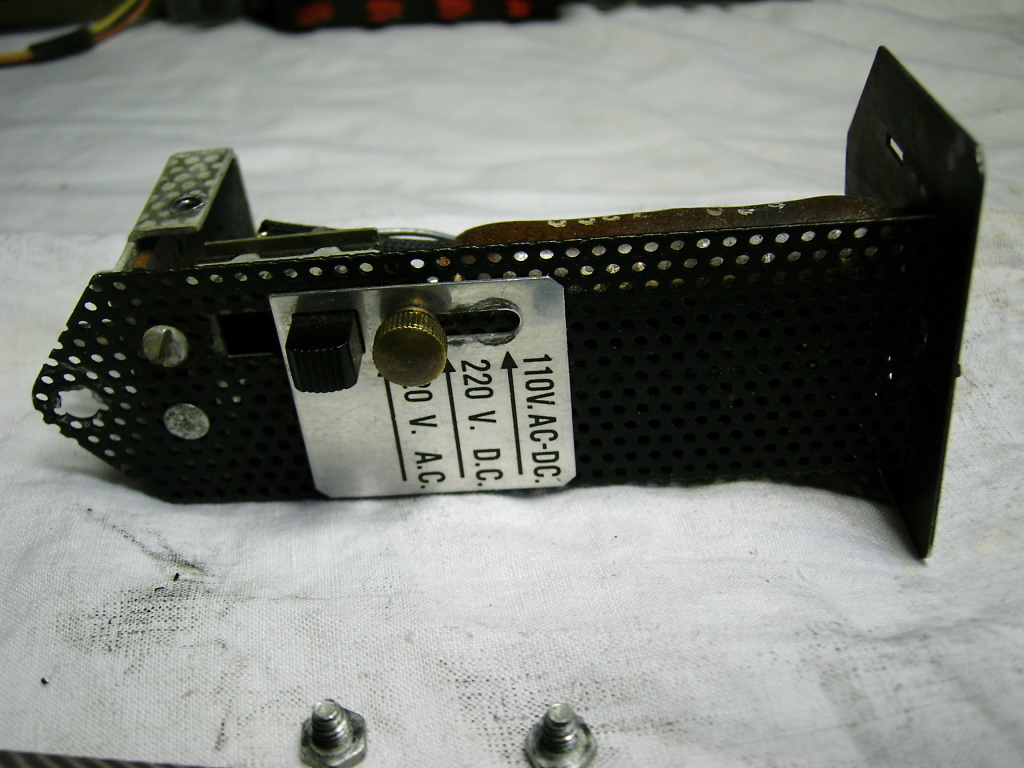

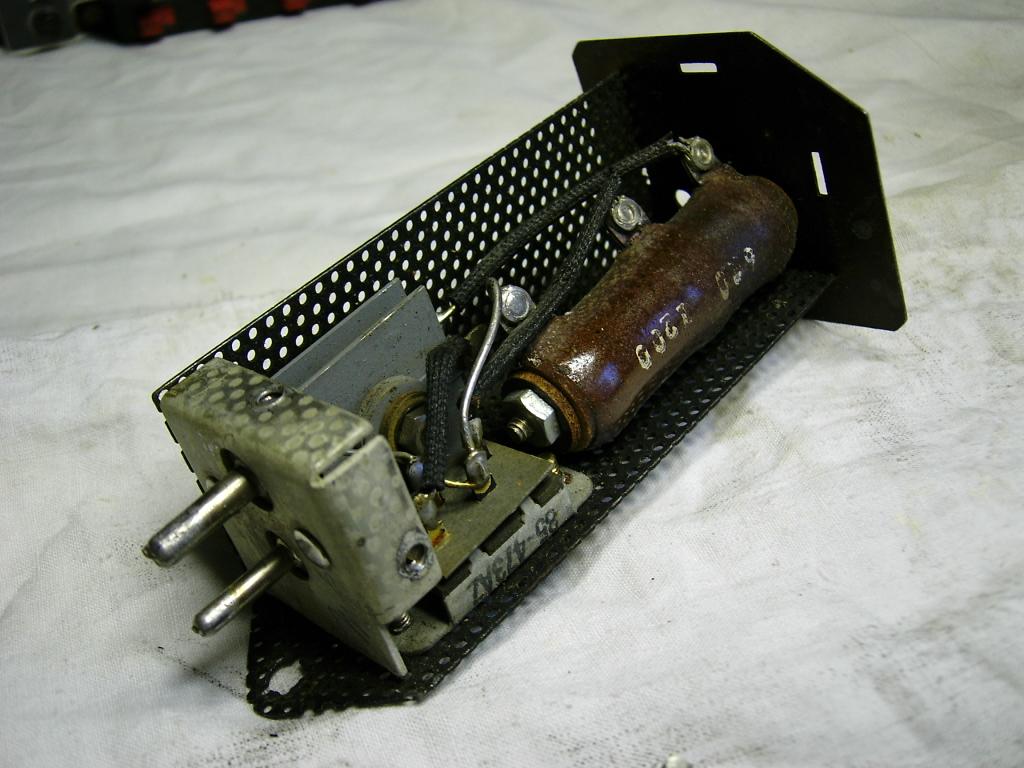

    Bonjour. Bien entendu que ce récepteur peut fonctionné sur du 220VAC. Avec l' extension B1 fabriquée à l'origine par Zenith. Je vous mets une photo de celle que j'utilise sur un Zenith H-500.
    Sur un Zénith T600, n'ayant pu avoir l'extension et voulant le faire travailler sur la tension secteur d'ici j'ai mis à la place une résistance bobinée fixé sur le châssis,de 820 ohms et une diode 1N4007 pour remplacer la diode sélénium d'origine. Pour les différentes tensions possibles d'alimentation, voir les schémas donnés auparavant.




Sujet : zenith transoceanic r600 Nouveau De riket  Le 18-09-2018 à 18:54 sta

    bonsoir non il n a pas l extension .......donc 110 v je pense


Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 19-09-2018 à 02:27 sta

    Bonsoir. Je me demande si vous savez lire. Sur un Zenith Transoceanic T600 que j'avais acheté il y a plusieurs années, sans l'extension B1, j'ai pu le faire fonctionner sur le secteur 220V en plaçant en série avec le secteur une diode 1N4007 suivie d'une R de 820 ohms 5W. (3ème photo)
    J'avais calculer la valeur de la résistance après avoir alimenté le T600 derrière un Variac. La résistance de 820 ohms prenais la place de la résistance R35B placée à l'origine dans l'extension pour alimenter le RX sous 220VAC.
    L'extension que je vous ai mis en photo est placée dans un Transoceanic H500 que j'ai aussi.


Sujet : zenith transoceanic r600 Nouveau De riket  Le 19-09-2018 à 06:12 sta

    bonjour ah ok , autant pour moi j ai mal interprété , merci a vous pascal


Sujet : zenith transoceanic r600 Nouveau De riket  Le 19-09-2018 à 06:12 sta

    bonjour ah ok , autant pour moi j ai mal interprété , merci a vous pascal


Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 19-09-2018 à 12:49 sta

    Bonjour, ce n'est pas grave.
    Zenith avait construit, à l'époque de la sortie de ce récepteur, une alimentation pouvant aussi bien fonctionner sous secteur à tension continue ou alternative. En France ce n'est pas le cas puisque c'est du 50Hz partout. Autant en profiter pour modifier le RX de manière simple

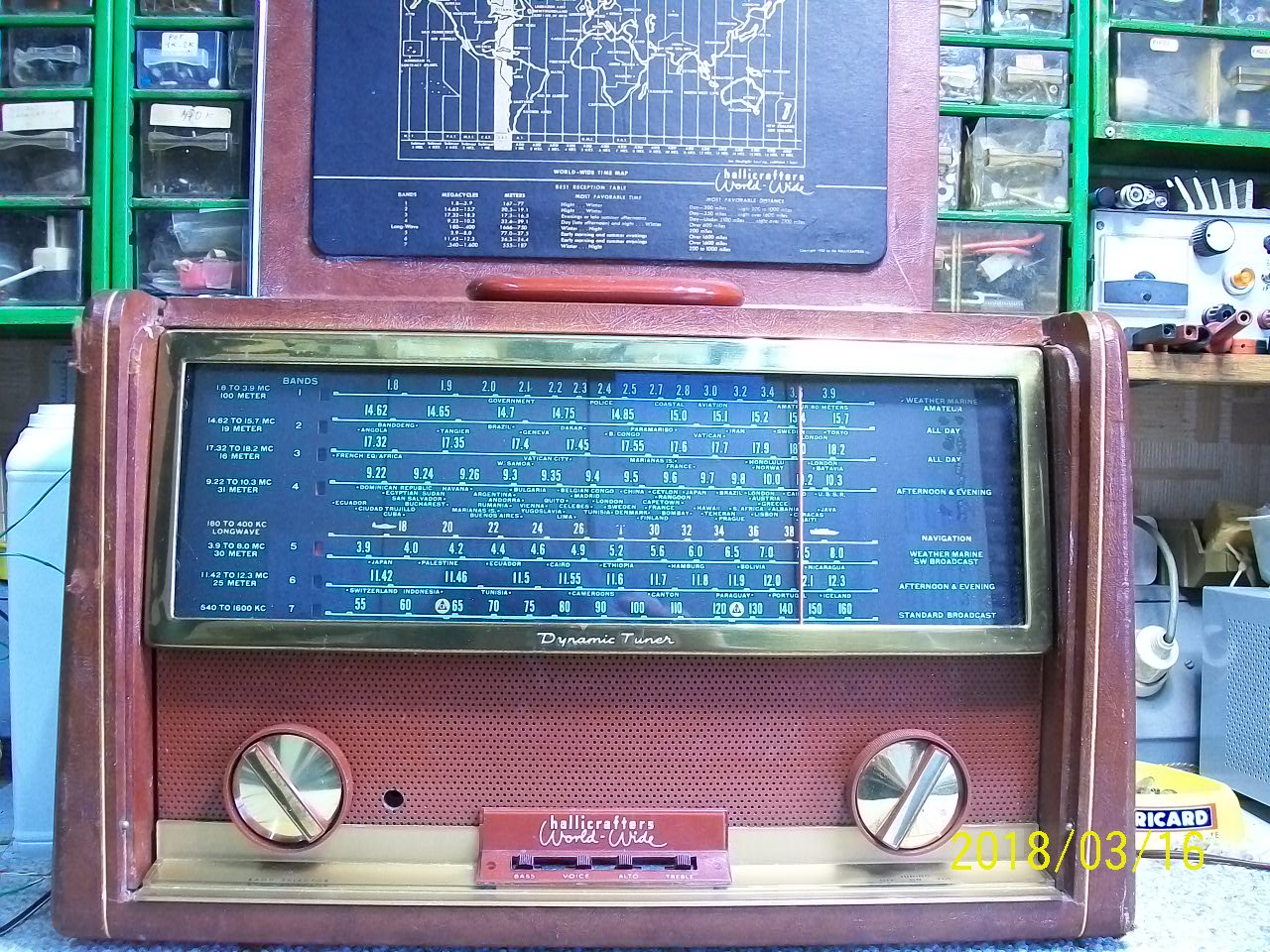

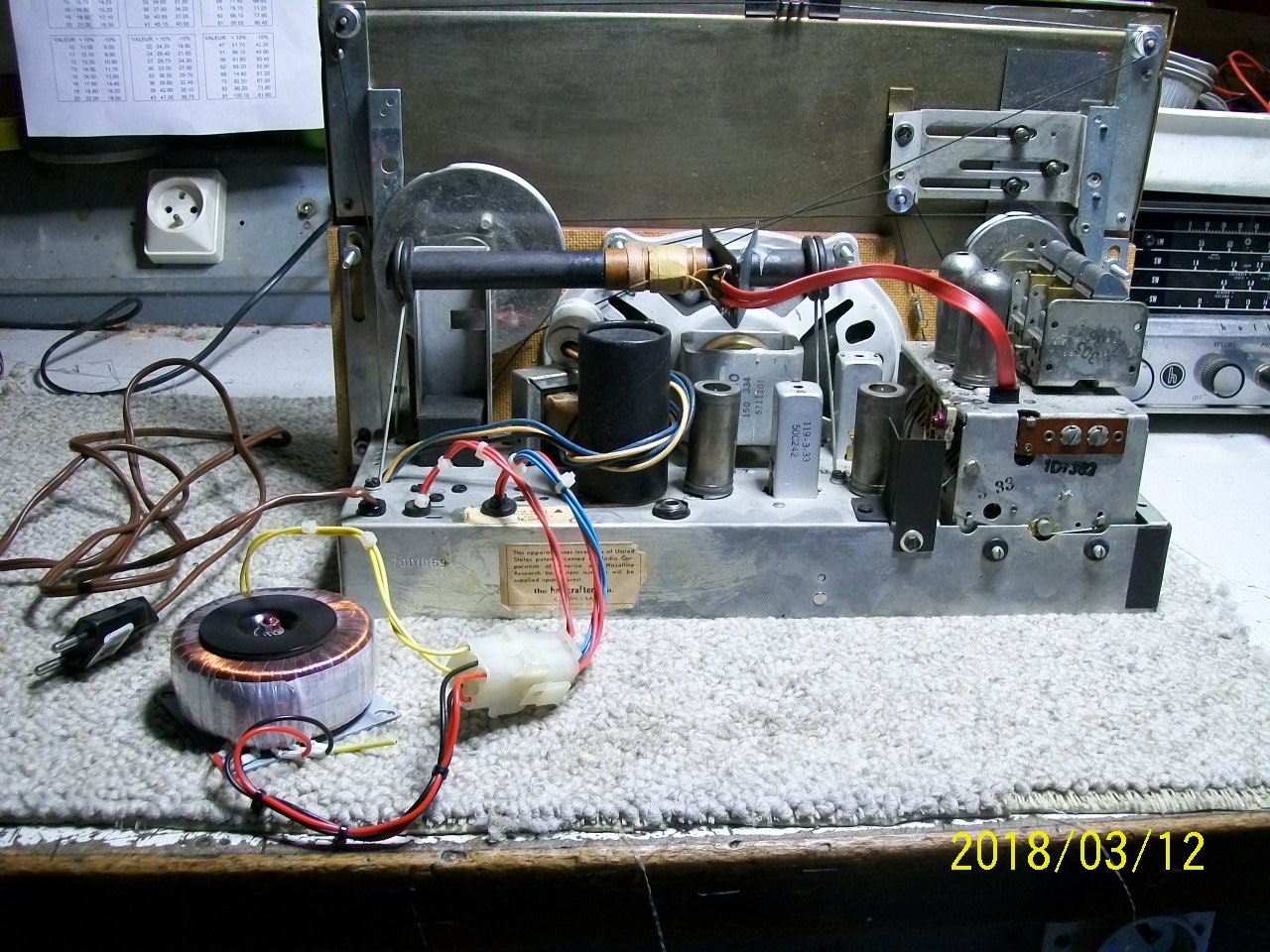

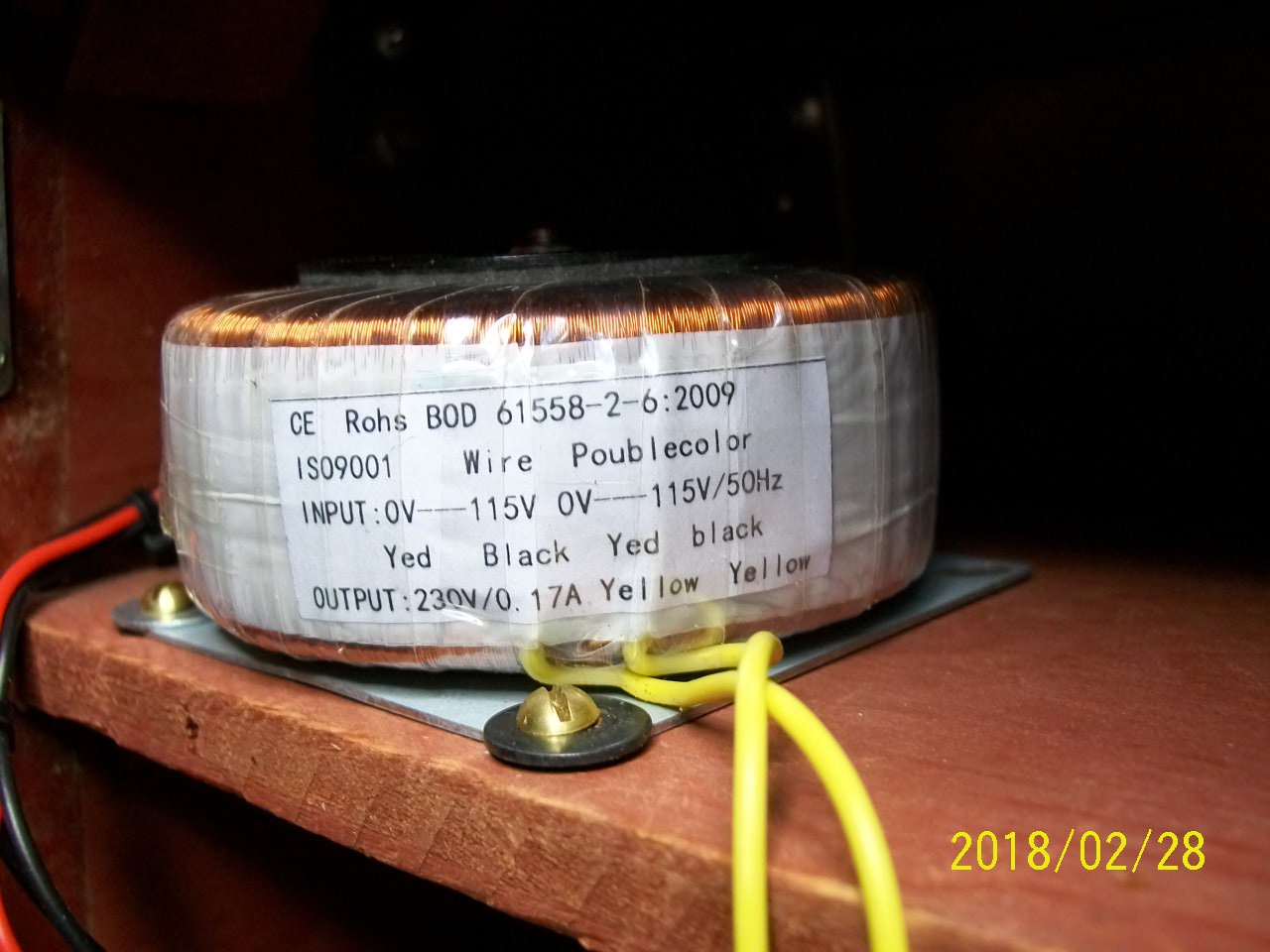

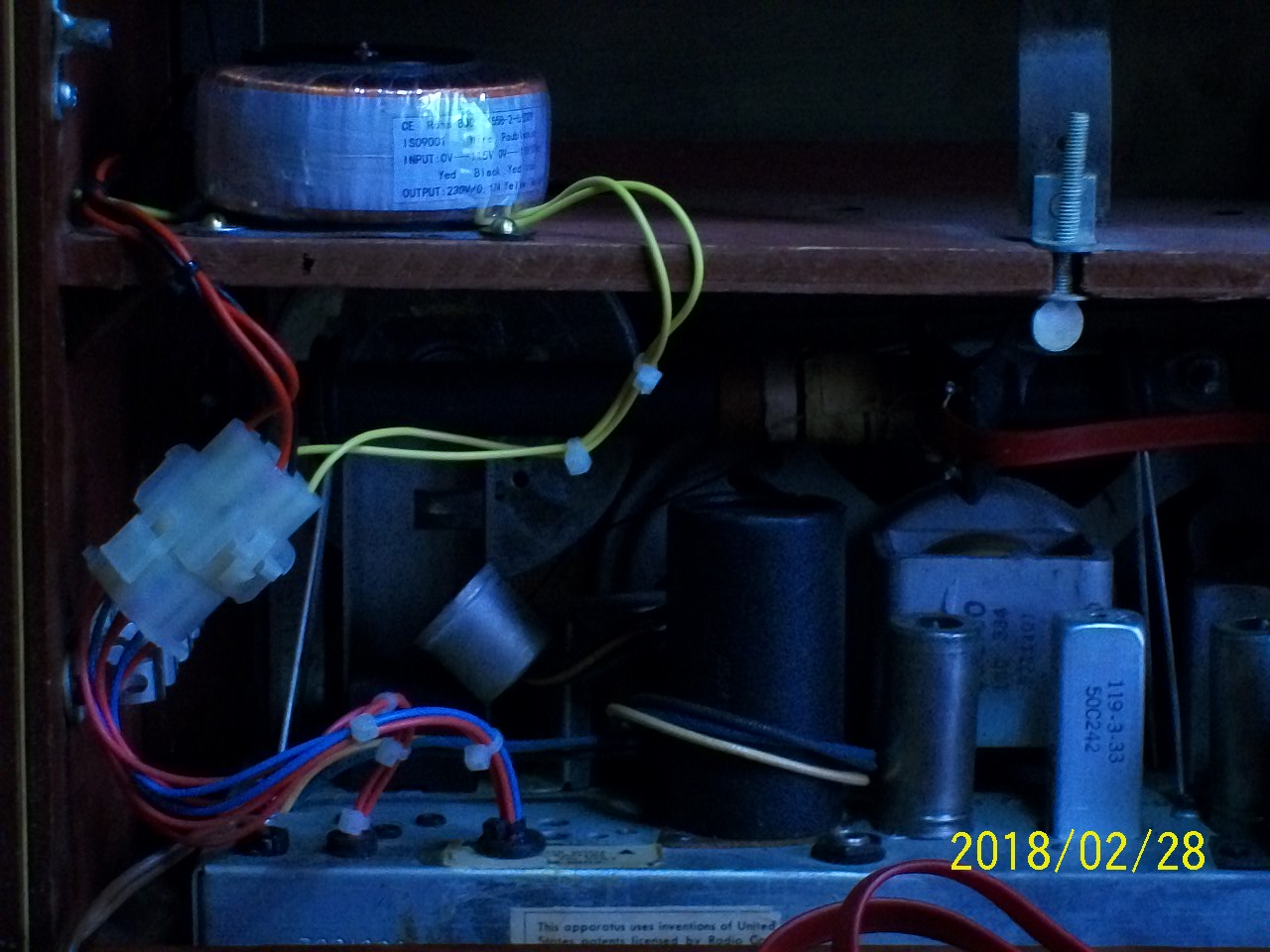

    Sur un Hallicrafters TW2000 présentant les mêmes options d'alimentation j'ai ajouté dans le logement accueillant la pile, un petit transformateur torique. Ceci permet de brancher cet Hallicrafters directement sur le secteur 230Vac et de lui envoyer une tension de 115Vac sans avoir besoin de résistance série, chauffante et dissipant inutilement de la chaleur.
    Je n'ai pas modifié les Zenith Transocéanic comme cet Hallicrafters TW2000 mais cela peut vous donner quelques idées pour faire une modification bien utile sur votre ou vos récepteurs 5 tubes.
    J'utilise le torique à l'inverse, entrée secteur sur la sortie 230Vac et sortie sur l'entrée 2X115V branché en parallèle allant sur le circuit du RX. La liaison entre le torique et le récepteur se fait par l'intermédiaire d'une prise AMP 9 voies facilement déconnectable.




Sujet : zenith transoceanic r600 Nouveau De riket  Le 20-09-2018 à 20:15 sta

    bonsoir oui c est interessant de pouvoir les faire fonctionner sur 220 volts , mais je reste prudent , je vais essayer de trouver une extension b1 .......pas facile , merci pascal bonne soirée


Sujet : zenith transoceanic r600 Nouveau De Pascal  Le 20-09-2018 à 22:46 sta

    Bonsoir... Oui pas très facile de trouver cela en bon état à l'heure actuelle. J'ai regardé les métadonnées des photos que j'avais fait de cette extension il y a déjà pas mal de temps. Ces photos, dont celle présente, ont été faites le 30.04.2005 vers 18.15H !!!





Sujet : zenith transoceanic r600 Nouveau De Michel (F1GOC)  Le 21-09-2018 à 12:50 sta

    Sur mon Zenith A600 restauré, j'ai résolu le problème en montant un transfo 220/110 V dans une boite : un tronçon de tube PVC125 mm fermé par deux disques en CTP emboités/vissés aux extrémités, un socle standard à une extrémité pour le 110V, un fil à l'autre et basta.
    Cordialement
    Michel


Sujet : zenith transoceanic r600 Nouveau De riket  Le 21-09-2018 à 17:32 sta

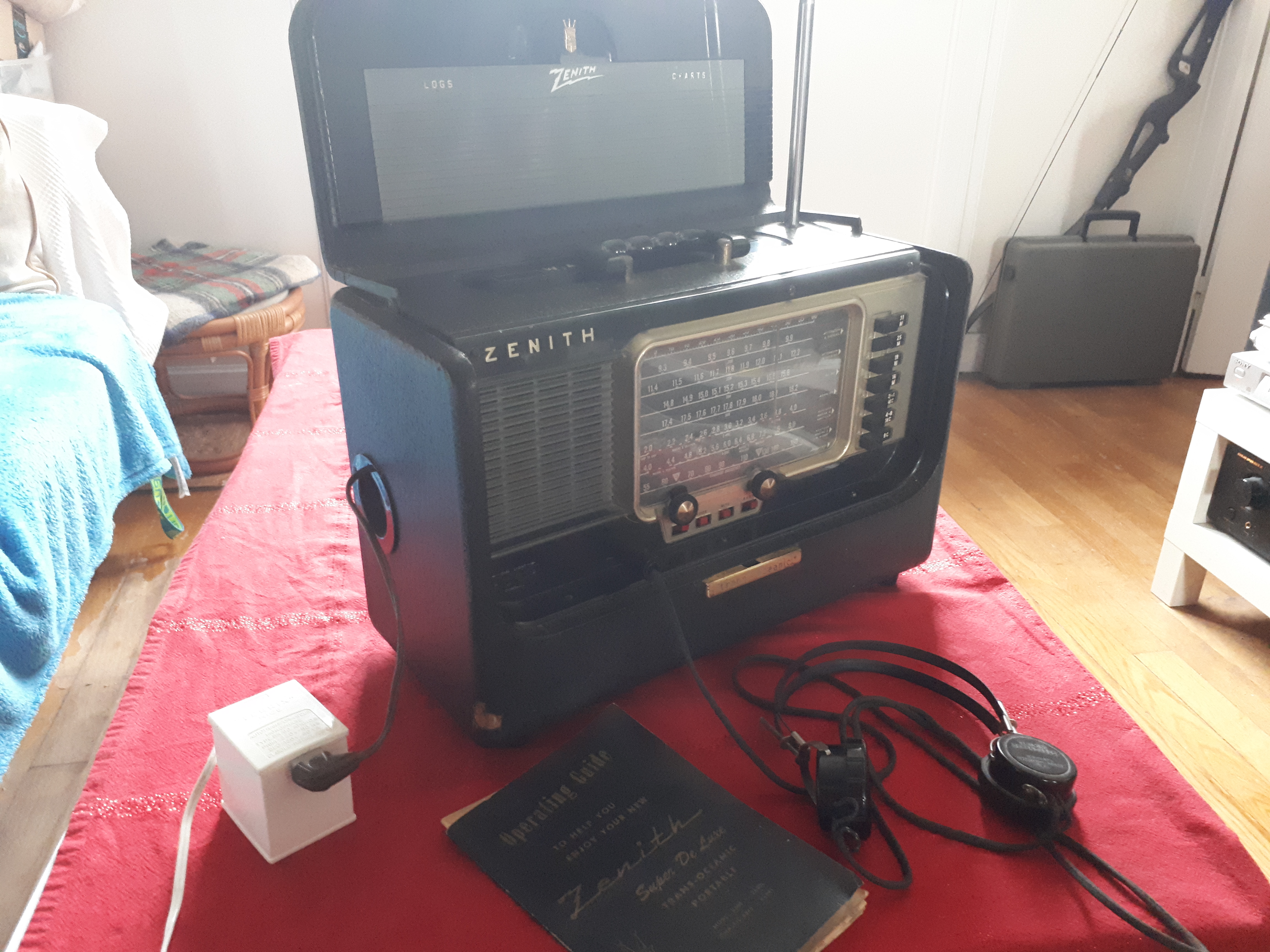

    bonjour , j ai réussi a trouver la panne , en fait un mauvais contact sur les cosses du haut parleur .......et c est reparti !! .......avec un peu de bon sens ......ci joint photo du R600 en mode fonctionnement ....je possede aussi un H500 et un 8G005 et un radio reveil zenith ...ci joint en photo ..




Sujet : zenith transoceanic r600 Nouveau De riket  Le 21-09-2018 à 17:35 sta

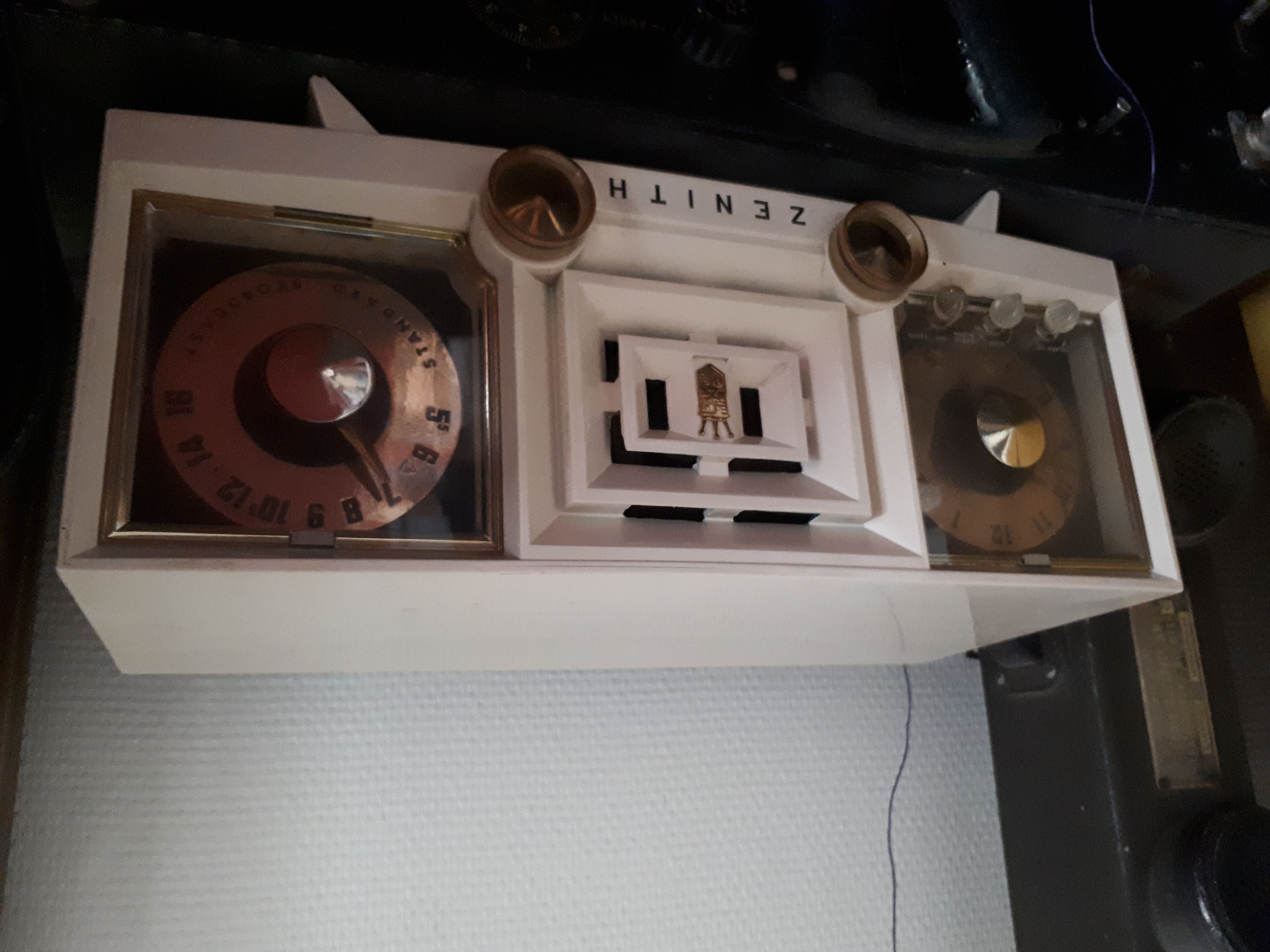

    voici la photo du radio reveil zenith , je n en voit jamais comme les radio zenith en brocante ...jamais




Sujet : zenith transoceanic r600 Nouveau De riket  Le 21-09-2018 à 17:39 sta

    oups photo renvoyée normale




Sujet : zenith transoceanic r600 Nouveau De riket  Le 21-09-2018 à 17:39 sta

    bon .....hic
