Sujet : RADIO LL SUPERHETERODYNE TYPE 3318 Nouveau De FANFAN  Le 28-08-2018 à 18:32 sta

    bonsoir

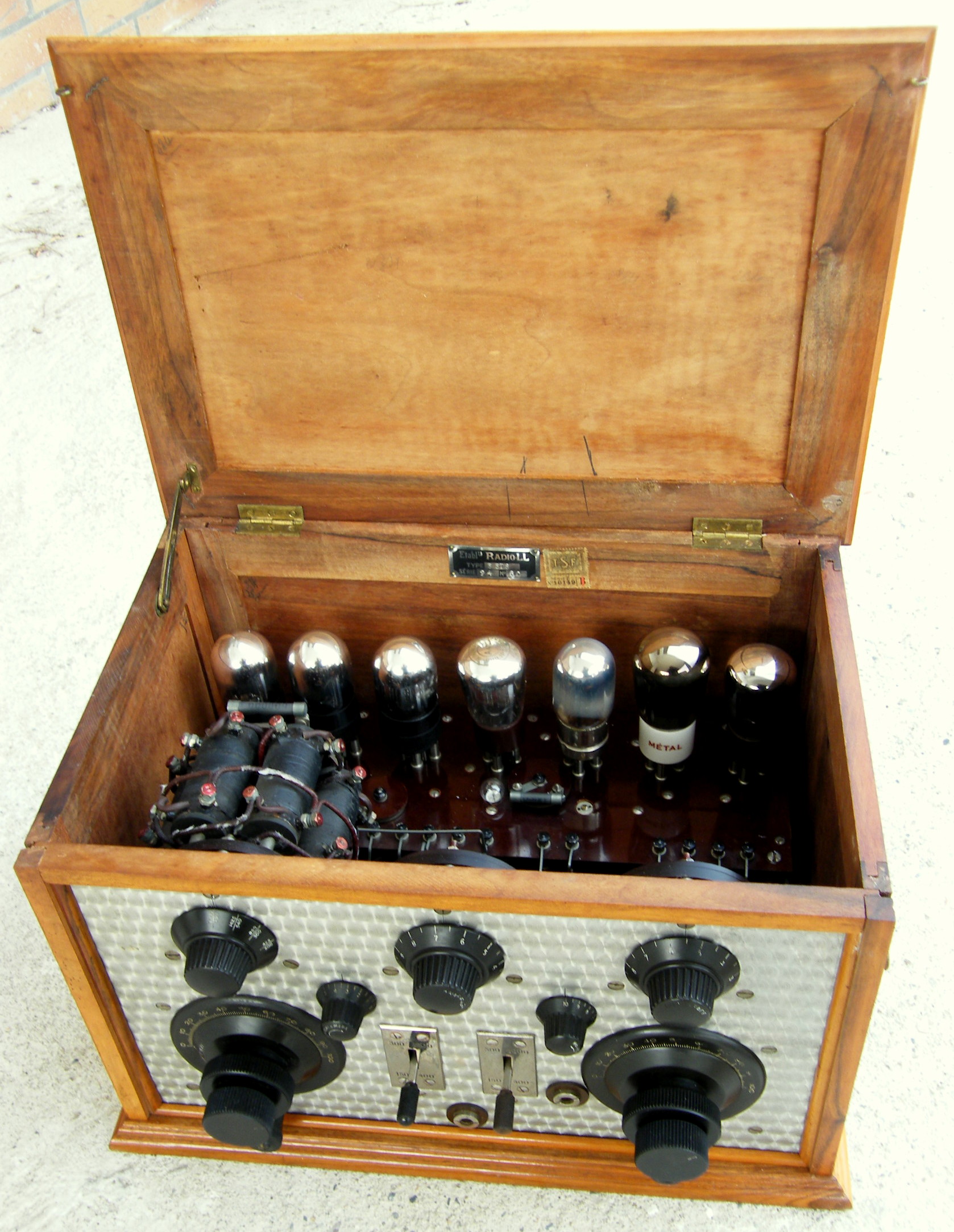

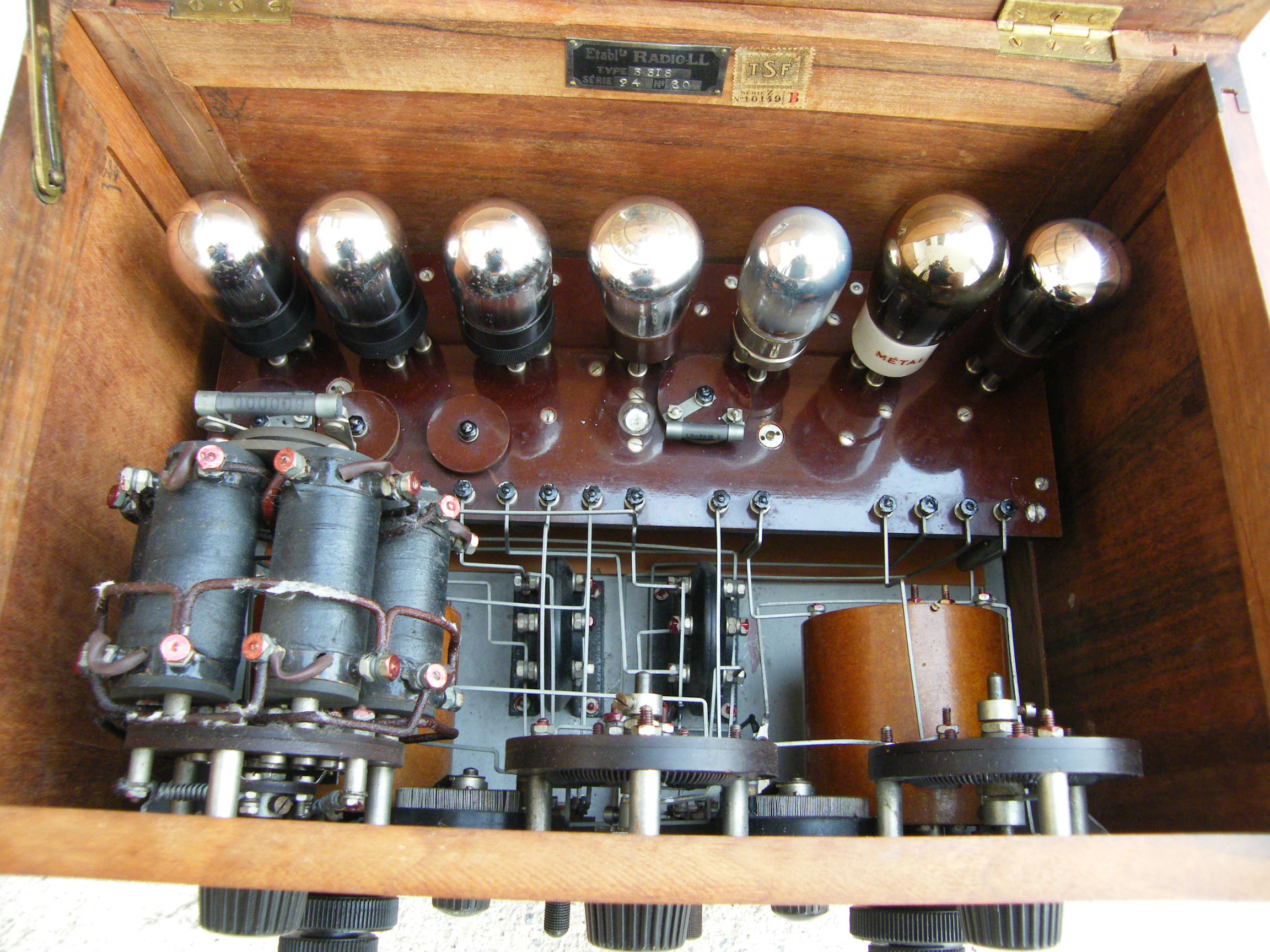

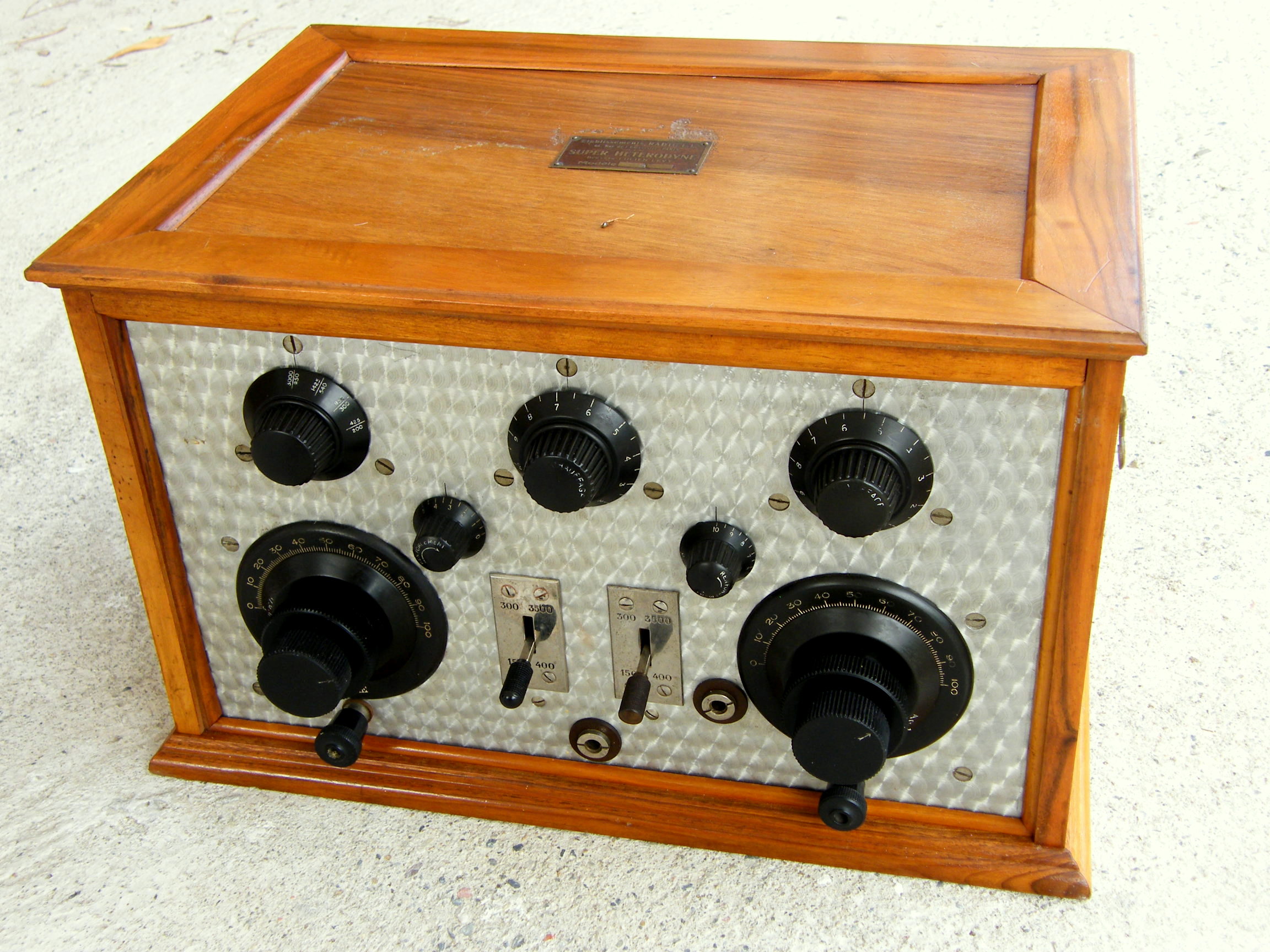

    Je reviens sur le forum pour redemander l'aide d'un collectionneur pour ce poste RADIO LL voir photos

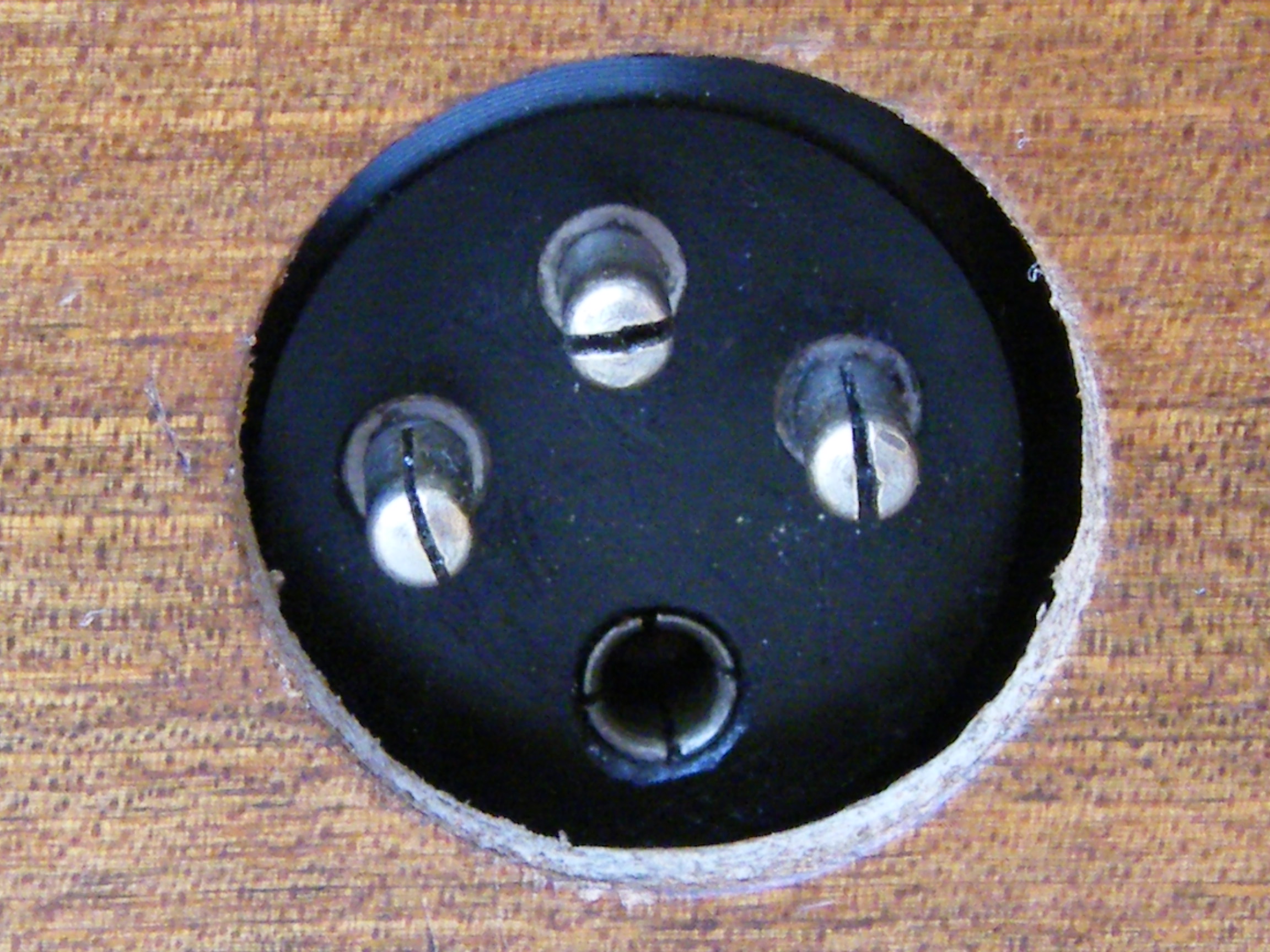

    Je souhaiterai le schéma de cet appareil en particulier , ainsi que le câblage de la prise les différentes tensions ;
    j' ai déjà fait des recherches sur le net mais rien trouvé , j' ai essayé de relever le câblage mais difficile car je voudrais éviter de démonter de trop
    Les écrous sont tous recouvert de vernis il semble qu'il n'a jamais été visité .

    Merci pour votre aide

    cordialement





Sujet : RADIO LL SUPERHETERODYNE TYPE 3318 Nouveau De marcel warin  Le 28-08-2018 à 20:03 sta

    Super beau poste!on dirait qu'il vient d'etre construit.


Sujet : RADIO LL SUPERHETERODYNE TYPE 3318 Nouveau De croquignol  Le 28-08-2018 à 23:07 sta

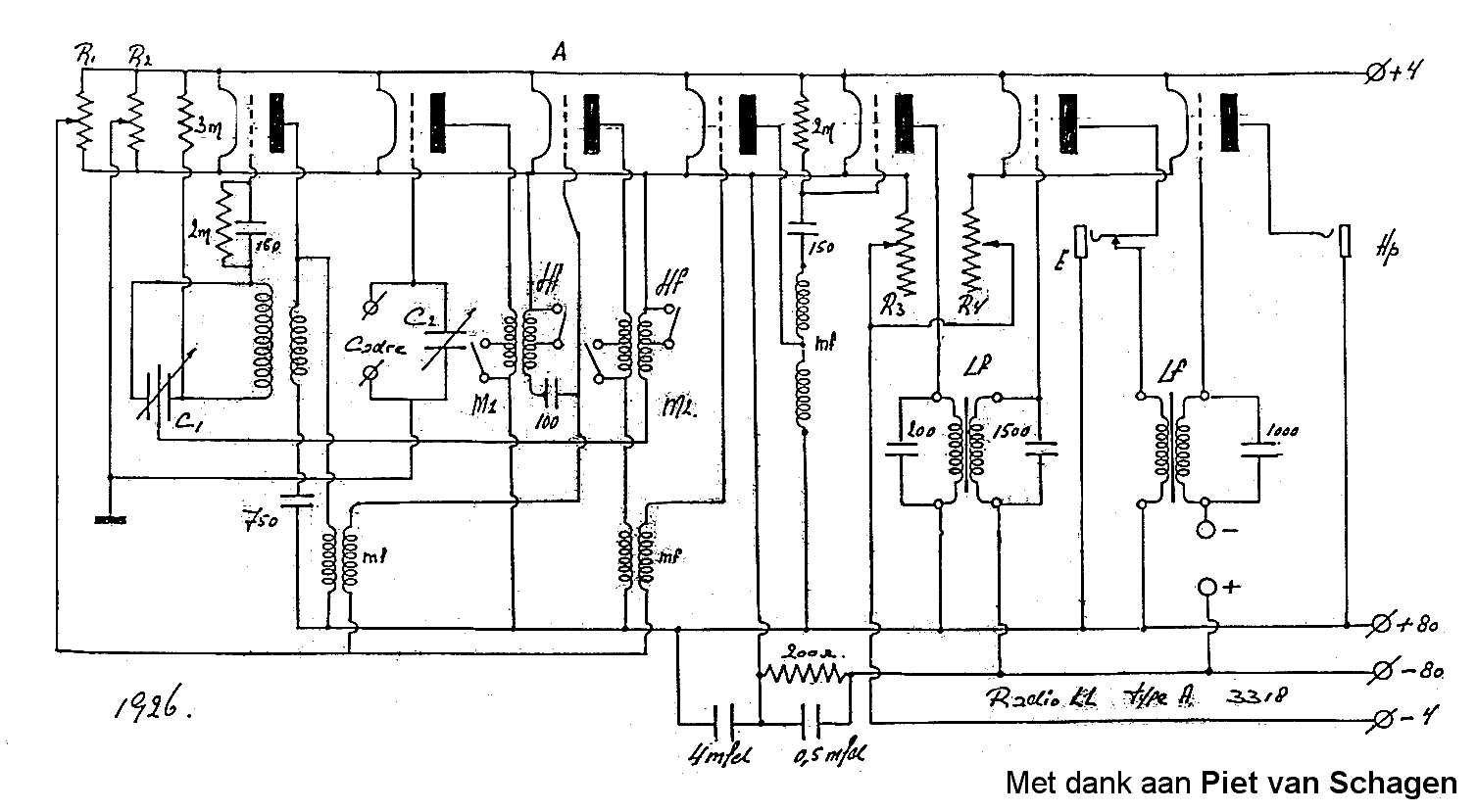

    Voila ce que j'ai en rayon pour le schémas
    Pour la prise je regarde sur le mien demain
    Bonne nuit a tous JPL




Sujet : RADIO LL SUPERHETERODYNE TYPE 3318 Nouveau De HLJ  Le 28-08-2018 à 23:32 sta

    Bonsoir,

    Merci Croquignol pour le schéma, la demande avait dèjâ passé au debut de l'été sans résultat.

    En y regardant bien le schéma, c'est un montage réflexe, on utilise les deux étages MF comme ampli HF, puis le signal est mélangé à l'oscillateur et les deux étages le ré-amplifient en MF.

    Il y avait de l'idée là-dessous, je ne sais par contre pas si cela fonctionne bien ?

    Meilleures salutations.
    HLJ


Sujet : RADIO LL SUPERHETERODYNE TYPE 3318 Nouveau De HLJ  Le 29-08-2018 à 08:41 sta

    Rectification: seul le 1er des deux amplis MF est utilisé comme ampli HF.
    HLJ


Sujet : RADIO LL SUPERHETERODYNE TYPE 3318 Nouveau De FANFAN  Le 29-08-2018 à 10:24 sta

    BONJOUR


    Merci à vous tous et a CROQUIGNOL pour ce schéma qui correspond a mon relevé partiel , j' attend avec impatience votre message pour la disposition des tensions sur le connecteur ;


    cordialement

    francis



Sujet : RADIO LL SUPERHETERODYNE TYPE 3318 Nouveau De croquignol  Le 29-08-2018 à 12:18 sta

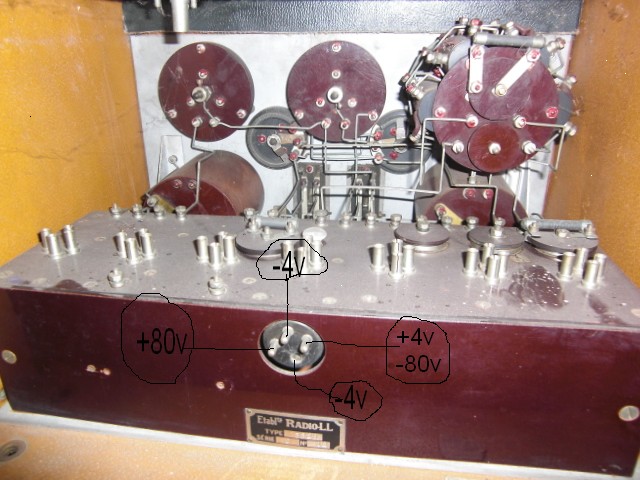

    Voila ce que j'ai trouvé ,mais a vérifier ou a confirmer par les spécialistes




Sujet : RADIO LL SUPERHETERODYNE TYPE 3318 Nouveau De FANFAN  Le 29-08-2018 à 15:09 sta

    BONJOUR

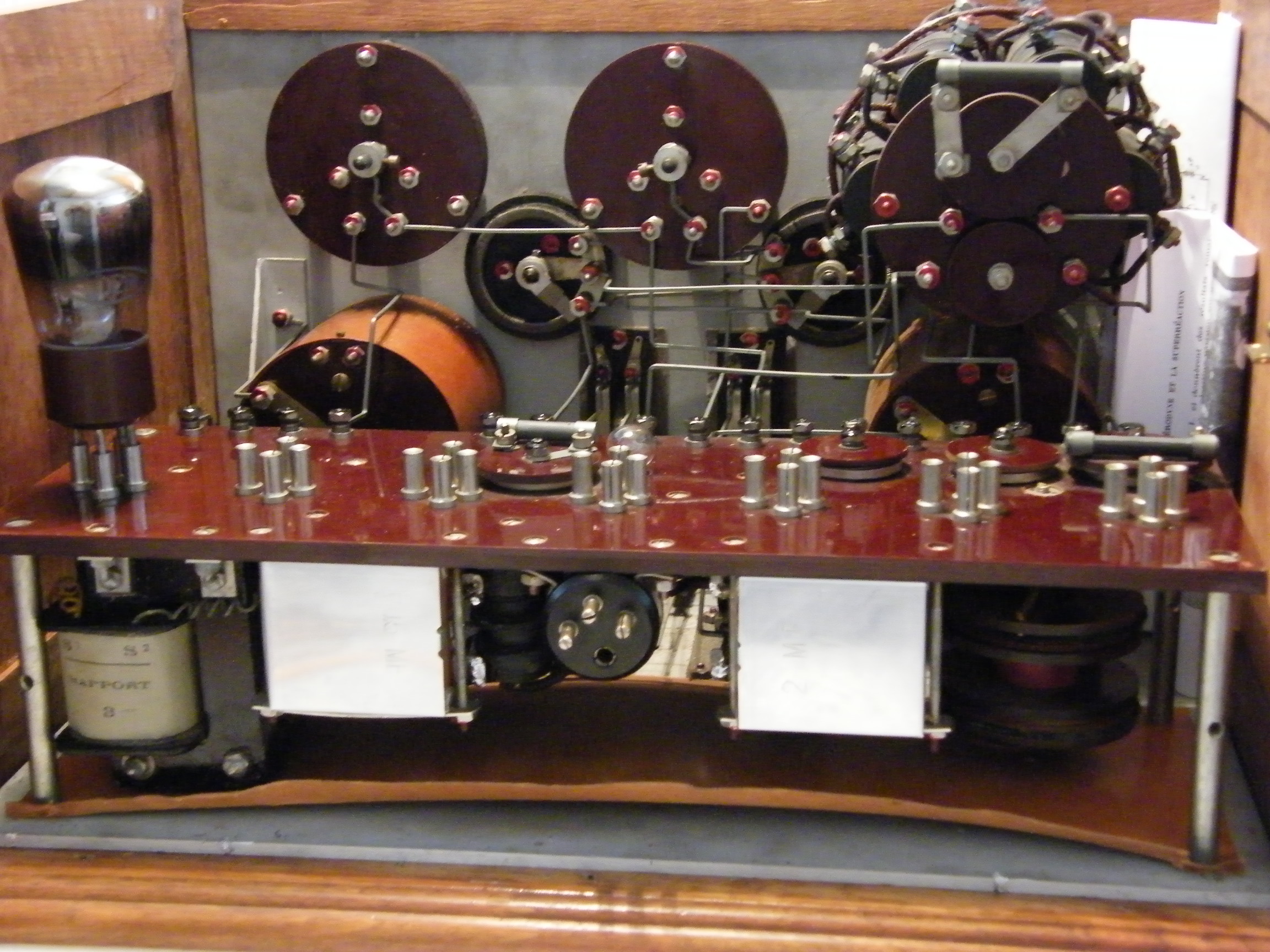

    merci a croquignol pour la photo le châssis et le même mais a la place des fixations du condensateur cubique sur mon appareil , le votre semble posséder deux vis écrous , peut être pour brancher la pile de polarisation de la lampe finale ? voir la photo jointe
    de mon châssis .

    sur le câblage de la prise je vois 2 CONNECTEURS marqué - 4V es ce pour brancher la pile de polarisation à l'extérieur du poste ? dans ce cas il manquerait 1 CONNECTEUR ..
    peut être la communauté aurait une idée ;;

    j' espère que je n'abuse pas de votre temps

    cordialement francis
