Sujet : lignes a retard verre Nouveau De patb  Le 29-07-2018 à 20:56 sta

    bonsoir,
    je recherche de la doc sur les lignes a retard avec un gros pave de verre des premieres teles couleur et eventuellement des pieces.
    j'en ais peut etre conserve une, mais pas moyen de mettre la main dessus.
    je suis tombe sur une utilisation detournee par Schneider comme memoire sur une machine a calculer!
    merci d'avance
    Patrick


Sujet : lignes a retard verre Nouveau De JO  Le 30-07-2018 à 07:54 sta

    Bonjour,

    Ce n'était pas utilisé , aussi , dans les premiers décodeurs Canal+ ?


Sujet : lignes a retard verre Nouveau De patb  Le 30-07-2018 à 08:00 sta

    bonjour,

    dans les decodeurs, c'etait des lignes a constantes reparties minuscules au regard des premieres lignes verre qui pesaient plusieurs centaines de grammes et occupaient pas loin d'un decimetre carre!


Sujet : lignes a retard verre Nouveau De JO  Le 30-07-2018 à 09:40 sta

    OK , bonne journée


Sujet : lignes a retard verre Nouveau De jcj  Le 30-07-2018 à 10:13 sta

    Bonjour,

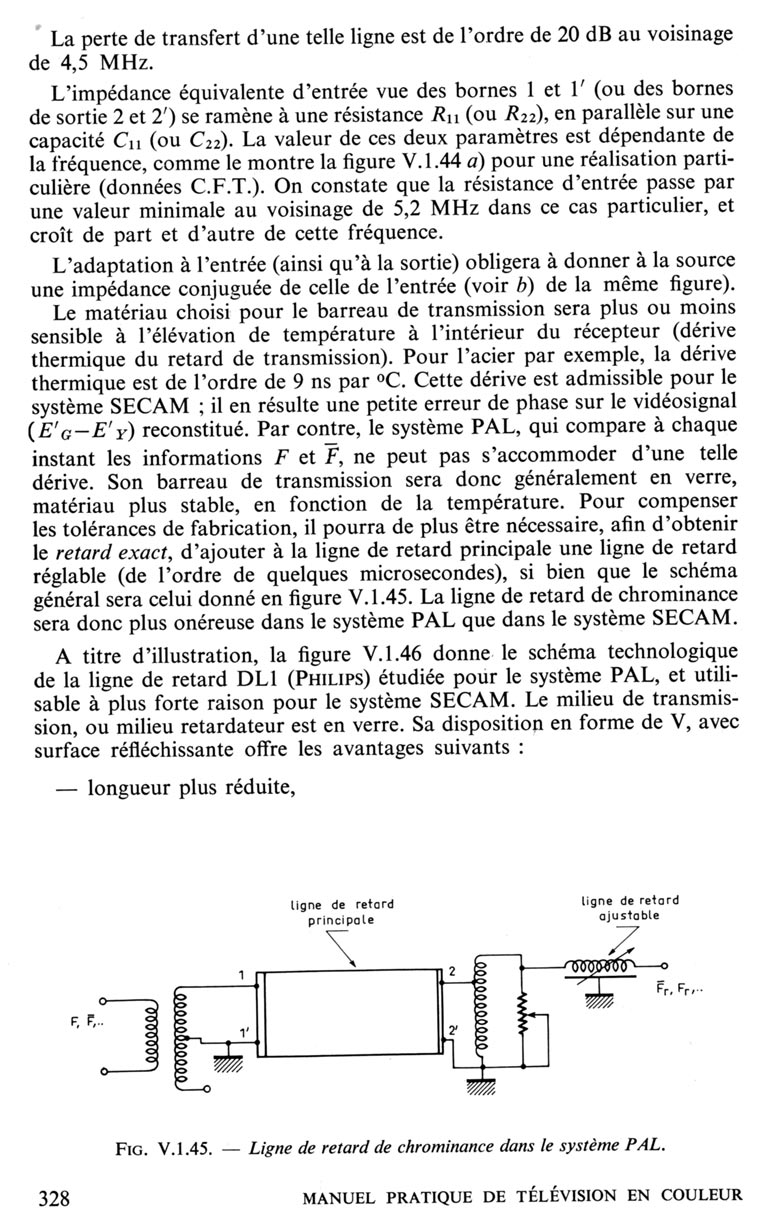

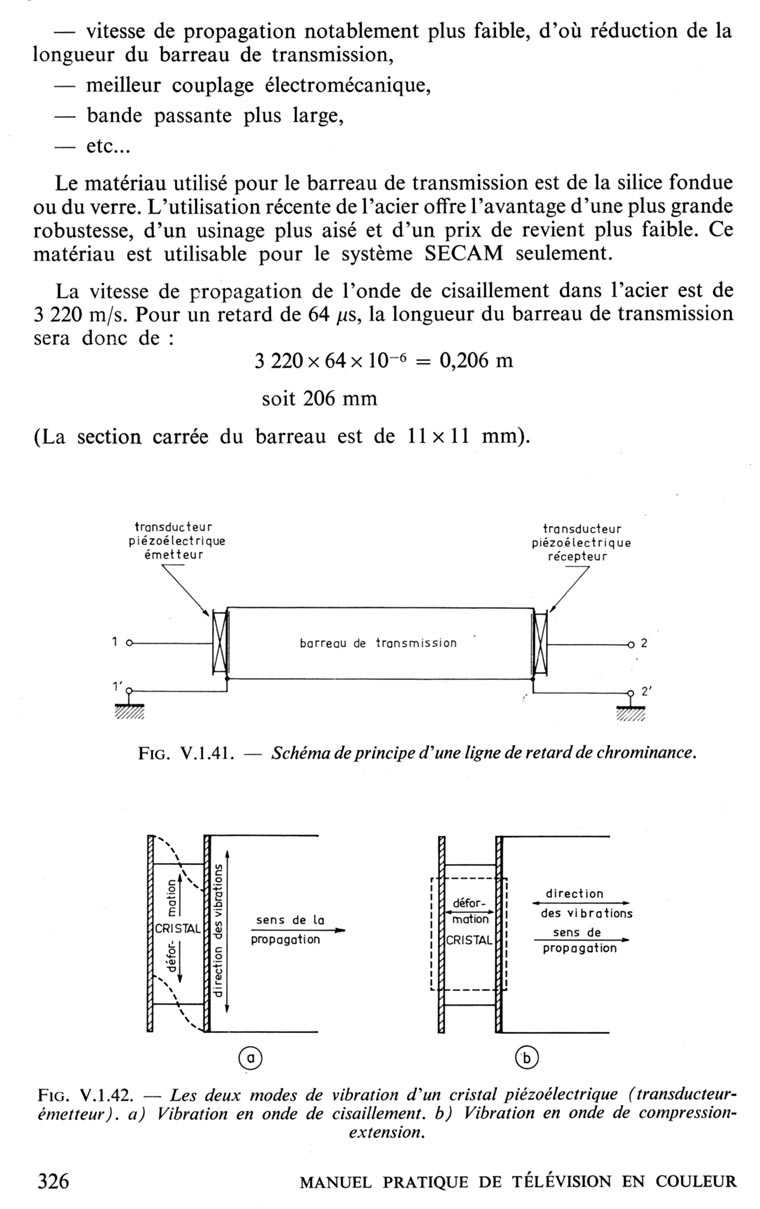

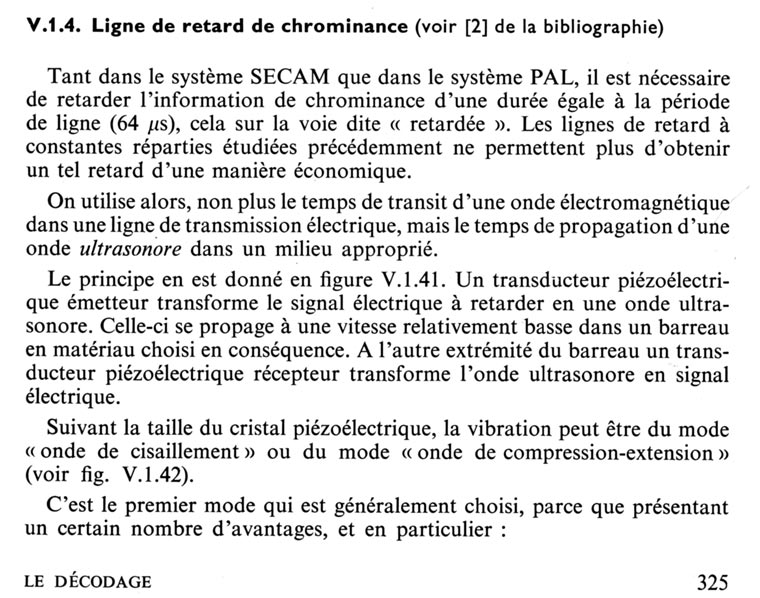

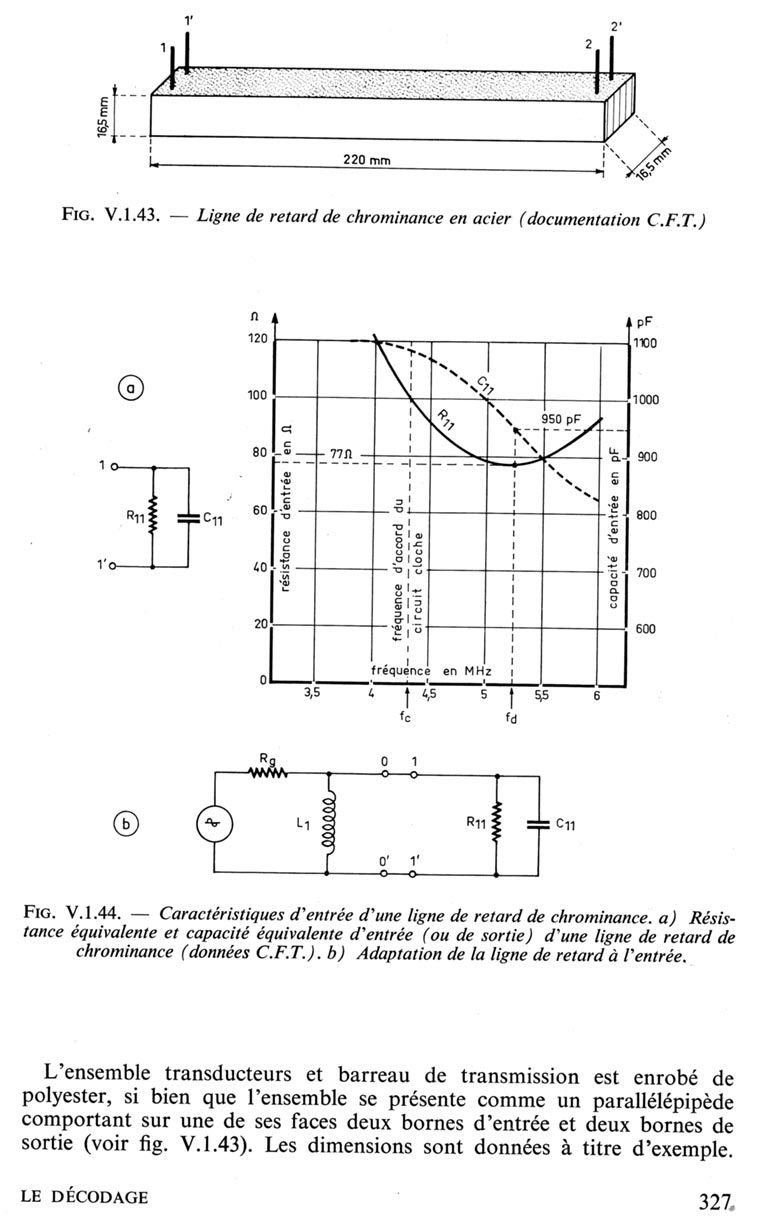

    Un peu de doc.
    Manuel pratique de télévision en couleur - G. Raymond -1968
    Cordialement : jcj




Sujet : lignes a retard verre Nouveau De jcj  Le 30-07-2018 à 10:13 sta

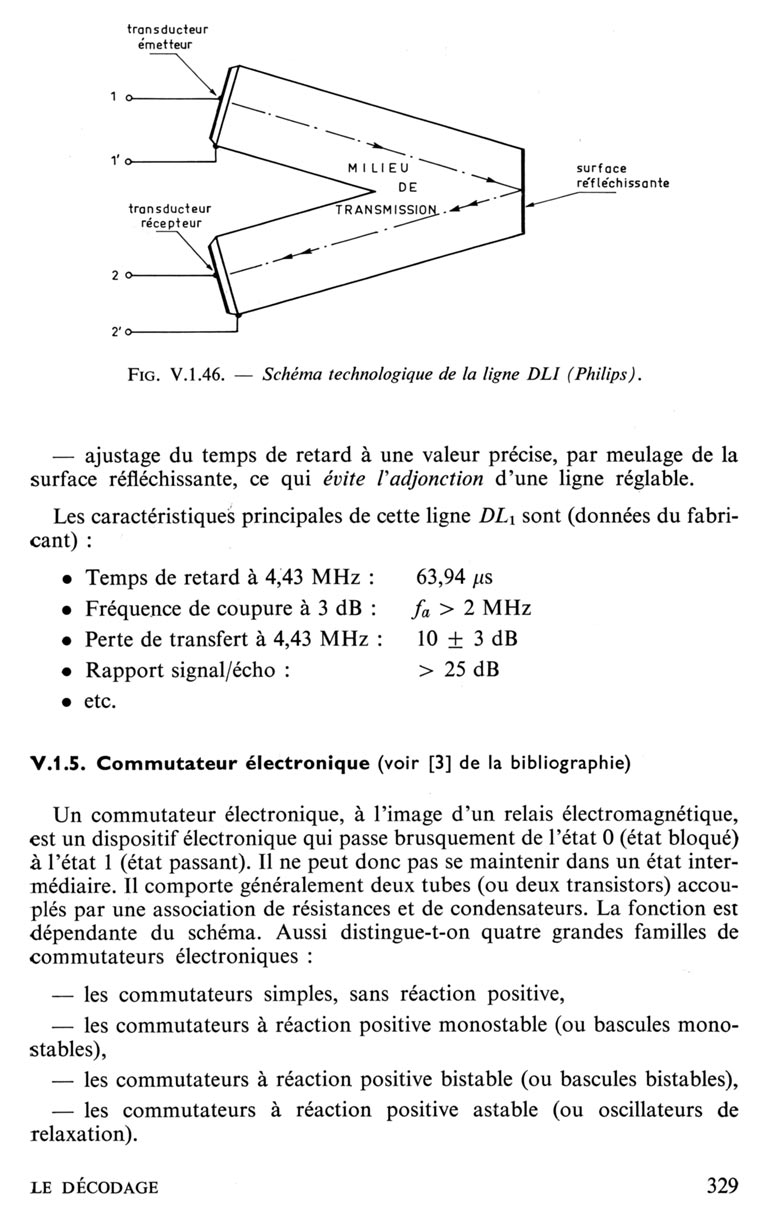

    Dernière page.




Sujet : lignes a retard verre Nouveau De patb  Le 30-07-2018 à 10:29 sta

    bonjour

    merci jean claude pour cette doc.

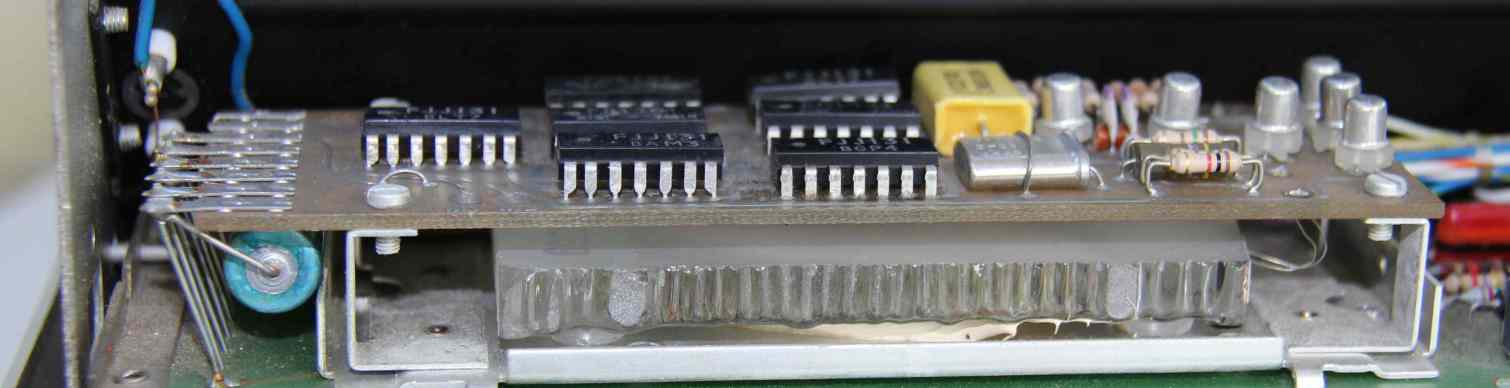

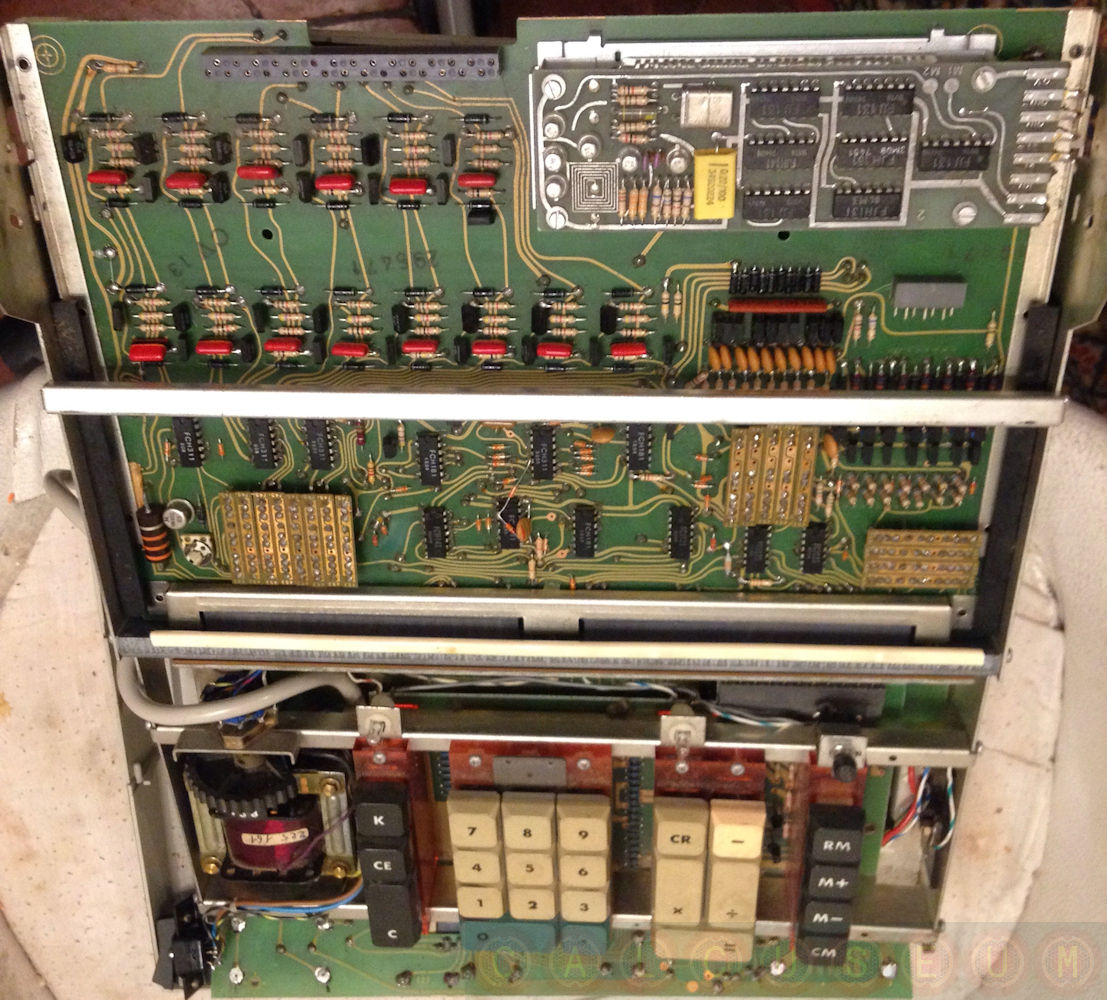

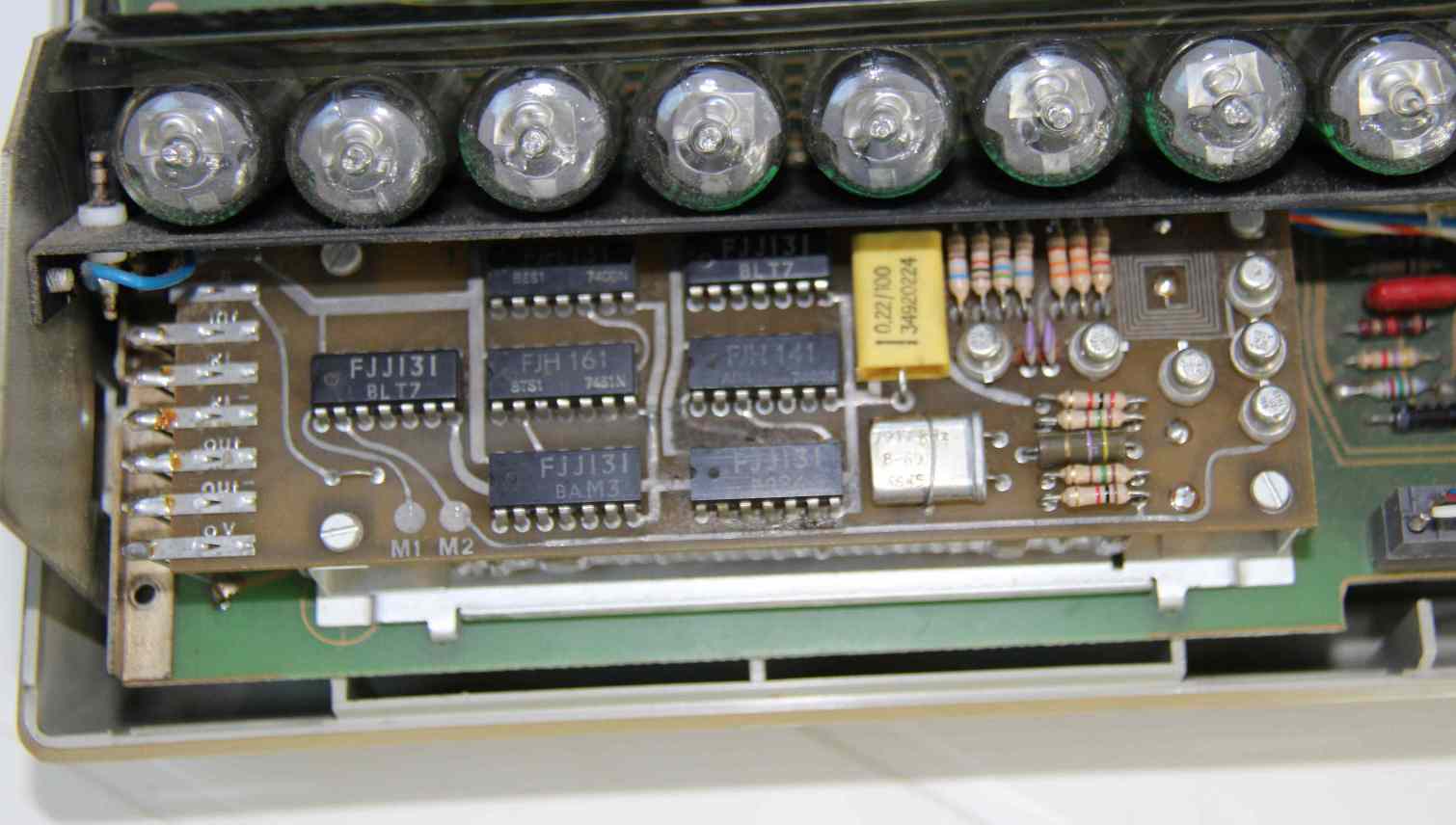

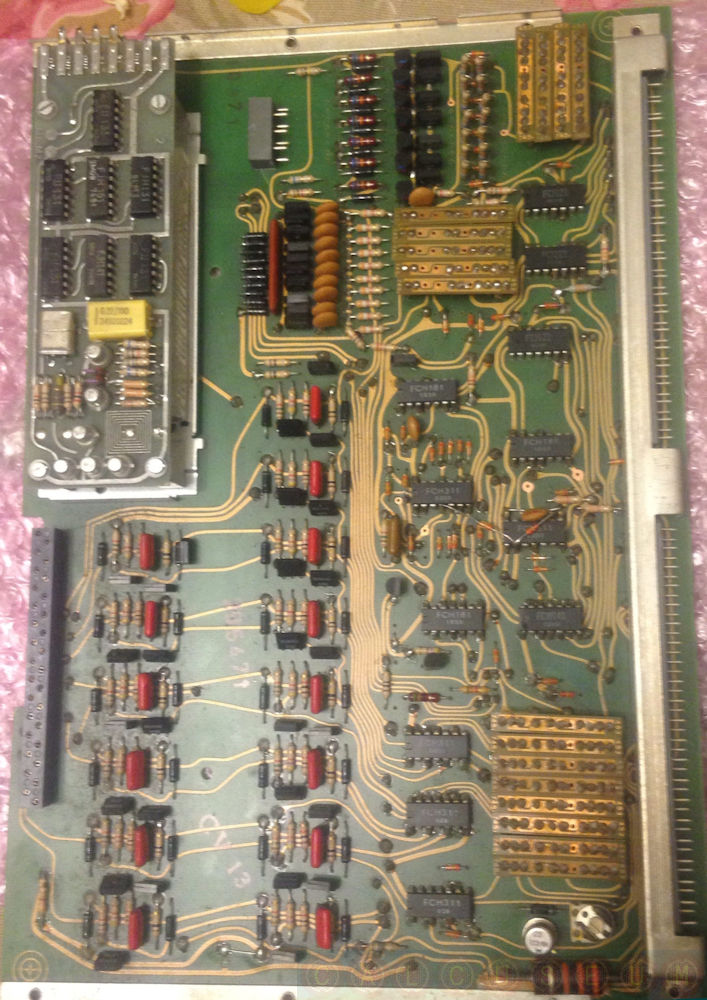

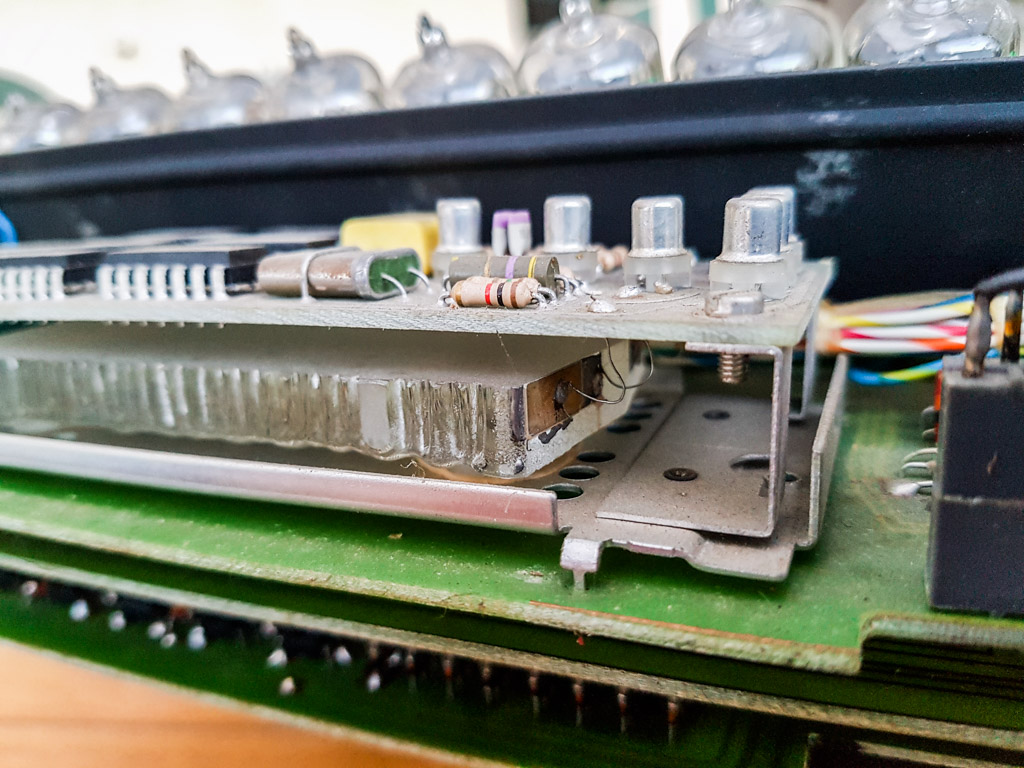

    voici quelques photos (prises sur internet, je n'ai pas encore ouvert la machine) qui donnent une idee de la taille de la memoire.
    le bloc de verre est celui d'une ligne de tele, par contre la carte electronique associee doit etre specifique a l'application calculatrice.




Sujet : lignes a retard verre Nouveau De HLJ  Le 31-07-2018 à 11:37 sta

    Bonjour,

    Il y a un quartz et de ce fait un oscillateur, je ne serai pas surpris qu'il travaille à 4,43 .... MHz, fréquence de travail des transducteurs piezo de ces lignes à retard ...

    Meilleures salutations.
    HLJ


Sujet : lignes a retard verre Nouveau De Bombarde  Le 31-07-2018 à 13:50 sta

    Bonjour,
    Pour ''certains'' décodeurs C+ spéciaux ......Il y avait des CI intégrés TDA4565 de chez Philips pour régler le retard luminance /couleur .Dans ce cas précis il servait à régler le décalage entre lignes pour l'usage que l'on sait. Retard réglable de 730 à 1000ns.
    CDLT
    Bombarde


Sujet : lignes a retard verre Nouveau De patb  Le 01-08-2018 à 10:40 sta

    bonjour

    le quartz est un 7917 khz!
    les dimensions du blos sont 80x38x7mm




Sujet : lignes a retard verre Nouveau De Bombarde  Le 02-08-2018 à 11:41 sta

    Bonjour,

    Il y a eu plusieurs modèles:
    Ligne à retard chrominance 64µs(bleue RTC), puis spécifique pour CI pour les derniers CI TV TDA8362.
    Concernant la ligne à retard luminance, soit un petit barreau avec un enroulement de fil (constantes réparties) ou des petits boîtiers couleur verte pour les décodeurs home made !!!

    Bombarde
