Sujet : Reela Type ''Aiglon'' Nouveau De sebastien86  Le 08-11-2017 à 14:47 sta

    Bonjour à vous,

    J'ai récupéré un poste, cité en supra, dont je ne suis pas réellement sur du câblage.
    j'ai effectué pas mal de mesure, (trop je pense), et je m'y perd.
    Il est bien évident que je me suis aidé de pas mal de schéma, mais je pense que le poste à été modifié légèrement.

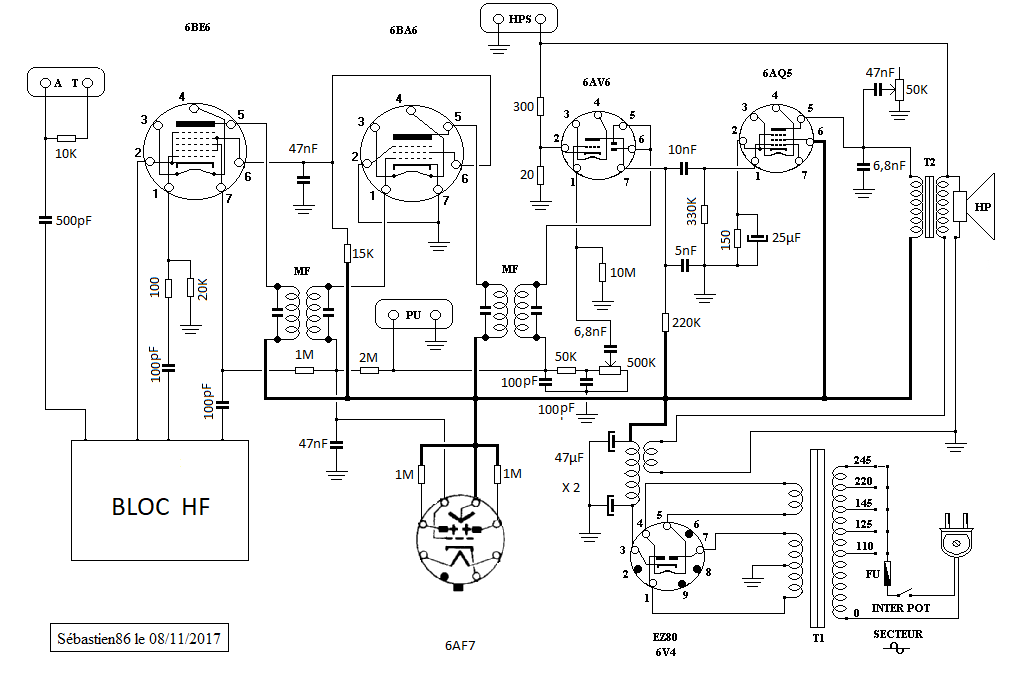

    Je vous joins en PJ mon relevé (remake Sébastien86).

    Ce poste fonctionne mais pas comme mes autres postes.

    Est-ce que mon relevé de schéma à un souci ?

    Merci d'avance,

    PS : coucou à Pierre (On se voit dans peu je t'appel).
    Serge (BOZEC) (Besoin de caméra je te call prochainement).
    Bernard (Dailly) (Si je passe à noël je vous appel)
    Laurent (Thimonnier) Merci encore pour mon premier transformateur que tu m'a gentiment donné alors que l'on se connaissait pas).

    En tout cas heureux d'être parmi vous (Et c'est mon cœur qui parle la ........)




 Fichier
.PNG



Sujet : Reela Type ''Aiglon'' Nouveau De sebastien86  Le 08-11-2017 à 14:50 sta

    PS : (Oubli) Et bien entendu à Jacques que je n'ai pas eu la chance de rencontrer encore .......


Sujet : Reela Type ''Aiglon'' Nouveau De Dominique ( en vadrouille )  Le 08-11-2017 à 16:05 sta

    Bonjour,

    Le schéma me semble correct. J'ai cependant un doute sur le 5 nF sur la plaque du tube 6AV6. Cette valeur me semble bien élevée et doit enlever de la puissance et des aigus au poste.
    Une centaine de picofarads seraient suffisants.

    Dominique.


Sujet : Reela Type ''Aiglon'' Nouveau De f1ftp  Le 08-11-2017 à 18:59 sta

    Bonsoir
    la résistance de 20 Ohms dans la cathode de la 6AV6 ne peut pas être juste ,c'est plutôt 3,3 K ohms qu'il faudrait. De même la résistance de contre réaction est bien trop faible .voir data de la lampe
    Philippe

 Fichier
.PDF



Sujet : Reela Type ''Aiglon'' Nouveau De f1ftp  Le 08-11-2017 à 19:18 sta

    Oups , pa vu la résitance de 10 Mohms dans la grille


Sujet : Reela Type ''Aiglon'' Nouveau De Jacques (webmestre)  Le 08-11-2017 à 19:42 sta

    Il faudrait vérifier votre schéma notamment autour de la 6AV6. Le 5nF sur la plaque, ce n'est pas bon, c'est généralement la valeur que l'on trouve sur la finale, à moins qu'il y ait une résistance entre ce 5nF et la plaque.


Sujet : Reela Type ''Aiglon'' Nouveau De sebastien86  Le 08-11-2017 à 20:01 sta

    Oui effectivement, en faite il faut que je mette une 250pF au max ...


Sujet : Reela Type ''Aiglon'' Nouveau De sebastien86  Le 09-11-2017 à 13:32 sta

    Bonjour à vous,
    Ca y est, j'ai finis les derniers réglages (Pas les transfos je ne sais pas encore trop bien le faire, mais bientôt un spécialiste va me l'apprendre, il ma même dis ''au son et à l'œil ...''), le poste fonctionne bien mais c'est un poste bon marché.
    La qualité n'est pas le même que mon poste de salon le BF 545 ...
    @ Jacques j'ai uploader le schéma relevé pour les archives TSF.
    Bonne journée à vous.
