| Sujet : Identification transistor Nouveau | De bozec Le 29-06-2016 à 13:56 sta |
|
Bonjour,
Je cherche a identifié deux transistors qui équipent une alimentation à découpage.
J’ai localisé la panne sur certains composants qui grâce à leur marquage ont pu être facilement remplacé ; mais je boque sur deux transistors SMD en boitier SOT 223 (photo en pièce jointe) dont je n’arrive pas à identifier la référence, malgré mes recherches sur le web.
L’un des deux est en court-circuit c’est le « P35 » et les divers sites du web ne me donnent aucun résultat. Quant au second le testeur m’indique que c’est un PNP avec un Hfe de 67.
Donc si quelqu’un avait l’identification de ce P35 (qui d’après le montage est un NPN), je pourrai le remplacer et poursuivre la réparation de cette alim.
D’avance merci
Bozec
| |
|
| Sujet : Identification transistor Nouveau | De bozec Le 29-06-2016 à 17:04 sta |
|
Erreur de transcription le ''P35'' est un PNP et serait peut être un BCP35 dont je ne trouve pas le datasheet et donc le N35 serait NPN (complémentaire du premier)
Je fais donc appel à vous, pour éventuellement mettre une équivalence car je ne trouve pas de revendeur pour le BCP35!!!
Cordialement Bozec
|
|
| Sujet : Identification transistor Nouveau | De magnetique19 Le 30-06-2016 à 00:22 sta |
|
bonjour , pour plus de facilité de recherche il faudrait la référence de la platine d'alimentation ou de l'appareil .
cdlt
|
|
| Sujet : Identification transistor Nouveau | De bozec Le 30-06-2016 à 09:23 sta |
|
Bonjour,

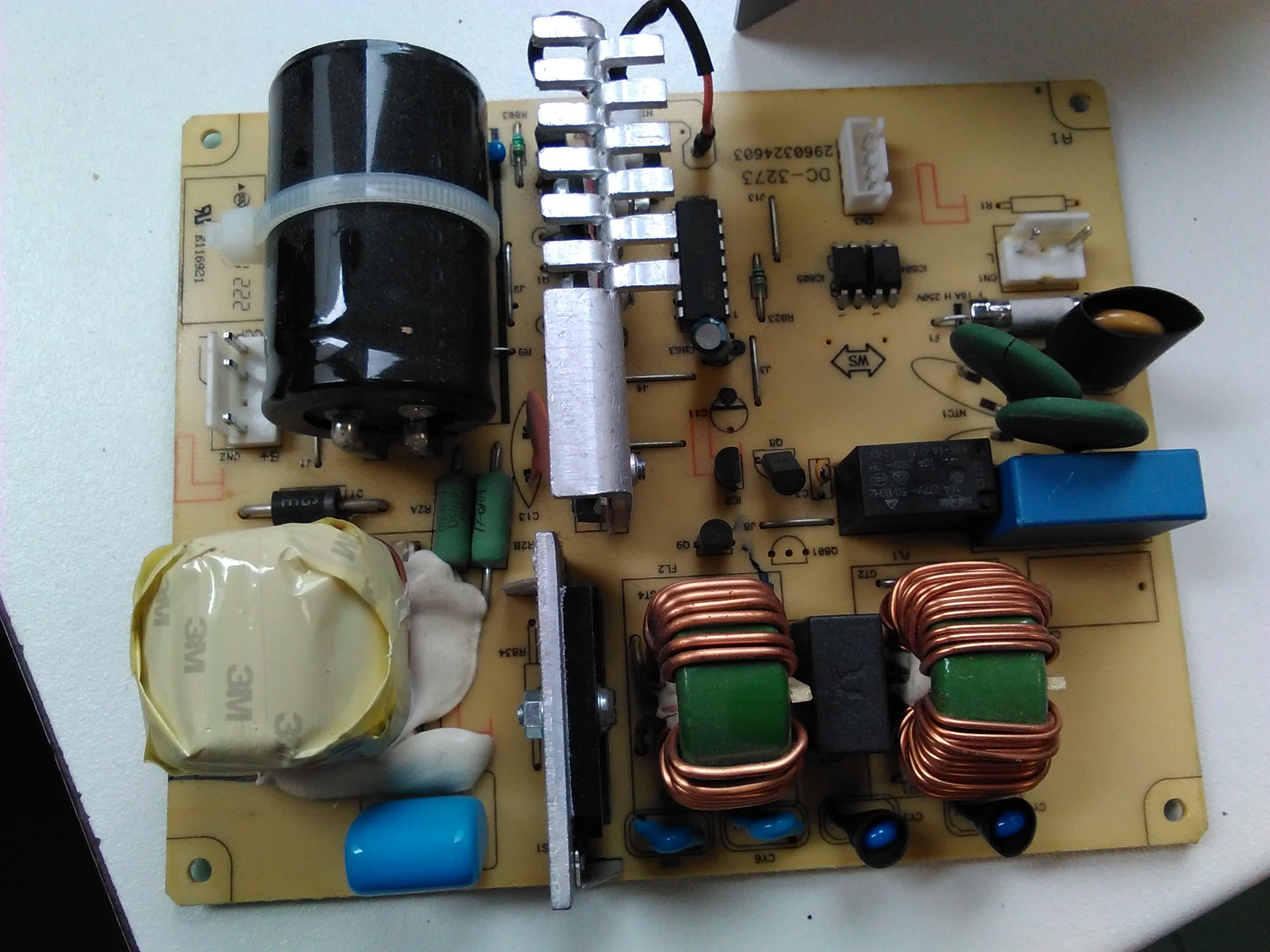

la référence de l'alim est DPS UB et en pièce jointe une photo de la carte
Bozec
| |
|
| Sujet : Identification transistor Nouveau | De magnetique19 Le 30-06-2016 à 10:52 sta |
|
bonjour , cette platine va sur quoi ?
cdlt
|
|
| Sujet : Identification transistor Nouveau | De bozec Le 30-06-2016 à 11:28 sta |
|
cette platine va sur une alimentation à découpage comme je l'ai signalé sur mon premier post
les transistor qui me donnent du souci sont situés du coté piste de cette carte et ils pilotent les transistors de puissance ,ils sont montés en complémentaire dont le fameux P35 qui est en CC il semblerai que ce soit un BCP35 mais je ne trouve nul part les caractéristiques de ce tr ni même ce tr donc difficile de le remplacer au pied levé.
Je vais essayé une paire complémentaire BCP53 et BCP56
La difficulté des marquage CMS n'arrange pas les choses un meme marquage CMS sur un composant ne donne pas forcément la même référence de pièce selon le boitier et le fabricant ;Sur les miens en question je n'ai pas trouvé le fabricant. Je suis certain d'une seule chose son boitier et son type un ''PNP''
Les caractéristique du P35 ou BCP35 m'ouvrirai une piste sérieuse pour le remplacement
Merci d'avance Bozec
|
|
| Sujet : Identification transistor Nouveau | De bozec Le 30-06-2016 à 18:29 sta |
|
malgré toutes mes recherches je n'ai toujours pas trouvé les caractéristiques du P35 ou BCP35 en boitier cms SOT 223
Cordialement Bozec
| |
|
| Sujet : Identification transistor Nouveau | De magnetique19 Le 01-07-2016 à 01:30 sta |
|
bonsoir , en faite je voulais savoir qu'elle appareil a cette platine d'alimentation .
cdlt
|
|
| Sujet : Identification transistor Nouveau | De F6CER Le 01-07-2016 à 14:17 sta |
|
|
|
| Sujet : Identification transistor Nouveau | De bozec Le 01-07-2016 à 14:33 sta |
|
Bonjour
Merci F6CER , vous avez mis le doigt dessus et je vous remercie pour cette info
je vais pouvoir me le procurer
Cordialement Bozec
|
|
| Sujet : Identification transistor Nouveau | De bozec Le 01-07-2016 à 14:57 sta |
|
En pièce jointe le marquage des fameux transistors
Merci pour votre recherche
Cordialement
| |
|
|
