| Sujet : Ampli Bouyer ST75 Nouveau | De belibaste Le 13-07-2014 à 20:02 sta |
|
Bonsoir,
je viens de récupérer un ampli BOUYER ST 75 mais malheureusement, il ne fonctionne pas du tout: aucune tension en sortie du transfo d'alim.
Après vérifications je viens de m'apercevoir que j'avais des fils dessoudés au niveau du commutateur situé sur le transfo 110V/220V.
J'ai en tout 3 fils en l'air.
Un heureux possesseur pourrait-il me dire comment ils sont raccordés?
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De totophe88 Le 13-07-2014 à 20:34 sta |
|
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De bozec Le 13-07-2014 à 20:41 sta |
|
Bonsoir,

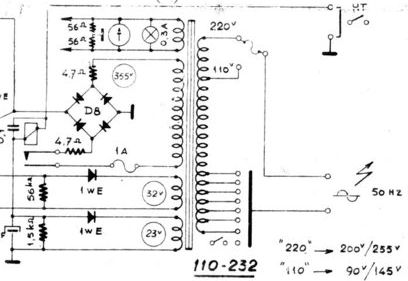

Je vous joins le schéma, cela peu vous aider a retrouver le bon câblage
Cordialement Bozec
| |
|
| Sujet : Ampli Bouyer ST75 Nouveau | De Jean-B Le 13-07-2014 à 20:57 sta |
|
Bonsoir,
C'est sympa, bozec, mais sans vouloir dénigrer, je trouve que celui donné par totophe88 est de meilleure facture
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De belibaste Le 14-07-2014 à 16:33 sta |
|
Merci à tous pour vos réponses.
J'avais déja le schéma mais ça ne me permets pas d'avancer.

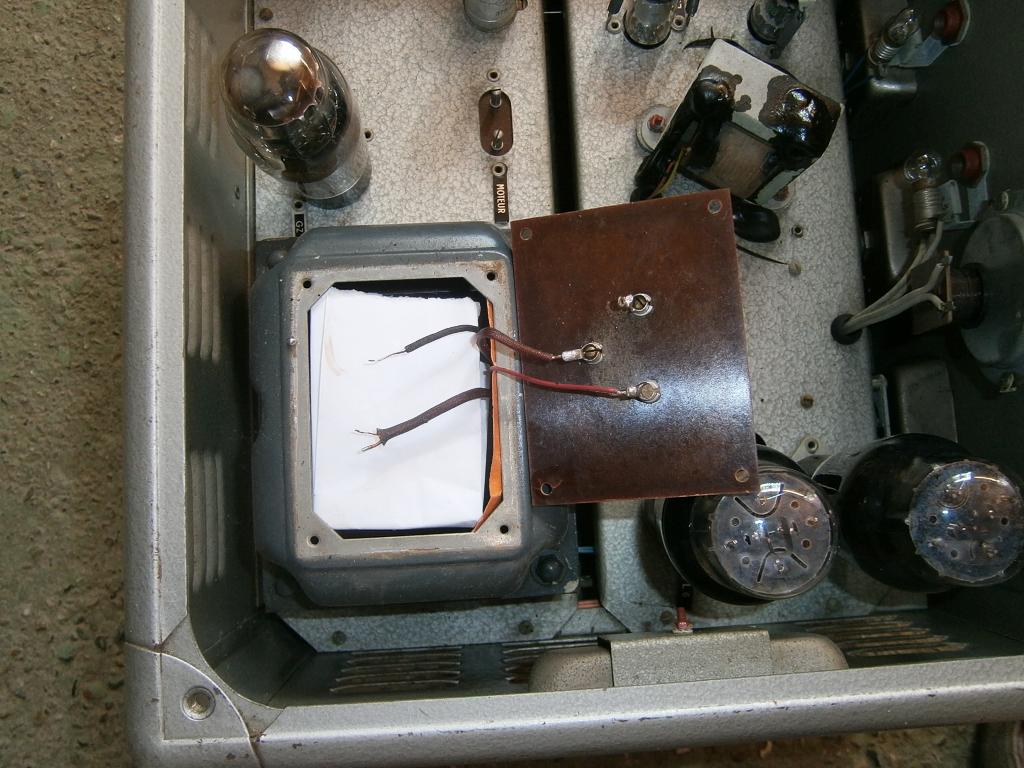

Je vous mets la photo du capot du transfo ouvert. On voit les fils branchés et les 3 autres en l'air.
Comment raccorder ces 3 fils?
| |
|
| Sujet : Ampli Bouyer ST75 Nouveau | De provence Le 14-07-2014 à 17:50 sta |
|
bonjour
dévissé les 4 écroues du capo du TA pour voir ce qu'il y a dessous
la plus grande résistance des enroulements doive correspondre au 220,
je ne crois pas que ce transfo dispose des autre tension comme sur le
schémas
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De belibaste Le 16-07-2014 à 18:47 sta |
|
@Provence,
Comme tu peux voir sur la photo, il y a bien d'autres fils
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De provence Le 16-07-2014 à 19:28 sta |
|
bonsoir
pour comprendre faut voir bien sur la photo ont vois
pas grand chose ,
et il faut testé le bobinage primaire ,
a priori il n'y a que deux position le 110et le 220
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De provence Le 16-07-2014 à 19:39 sta |
|
re
normalement un des deux fils du secteur entre directement
dans le transfo et le deuxièmes passe part le sélecteur
pour faire le chois de la tension,
mais il ce peu aussi  que les deux fils que ont vois soit relier ensemble
le schut des bobinages ,mais pour être sur faut voir complètement le transfo
tu en montre très peu faut voir ou le secteur arrive
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De Sep44 Le 16-07-2014 à 20:19 sta |
|
Les amplis Bouyer ST20, ST30, ST75, ST150 utilisent le même principe pour ajuster la tension du secteur.
Une sélection 110v - 220v sur le dessus du transfo d'alim et un commutateur 9 positions pour ajuster le secteur.
L'ajustement est fait par la lecture d'un voltmètre sur le chauffage filament.
Ceci permet d'ajuster la tension secteur en plus ou en moins autour du nominal sélectionné sur le capot transfo alim.
Les schémas correspondent bien à la réalité.
| |
|
| Sujet : Ampli Bouyer ST75 Nouveau | De belibaste Le 18-07-2014 à 19:01 sta |
|
@Sep44: merci beaucoup; effectivement on retrouve bien le schéma dans le cablage. Mon problème est ces fils en l'air. Il faudrait voir dans d'autres appareils de chez BOUYER comment ils sont cablés.
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De F6CER Le 19-07-2014 à 07:48 sta |
|
Bonjour
N'y aurait-il pas une prise pour un moteur de pick-up sur ce modèle ?
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De F6CER Le 20-07-2014 à 07:48 sta |
|
Bon c'est quand-même élémentaire (mon cher Watson) en regardant simplement le châssis , on s'aperçoit qu'il y a une prise "moteur" . Deux des fils débranchés devraient de toute évidence aller se brancher sur cette prise pour alimenter le moteur en 110V
après, c'est juste une question de sonnette
|
|
| Sujet : Ampli Bouyer ST75 Nouveau | De Tésèsèfe.56 Le 20-07-2014 à 14:59 sta |
|
Bonjour à tous.
Attention avec les schémas Bouyer, mon formateur, qui avait travaillé en étroite collaboration avec eux, nous avait dit que la plupart des schémas comportaient des erreurs, donc ne pas prendre leurs schémas pour argent contant ...
Cordialement.
Pascal.
|
|
|
