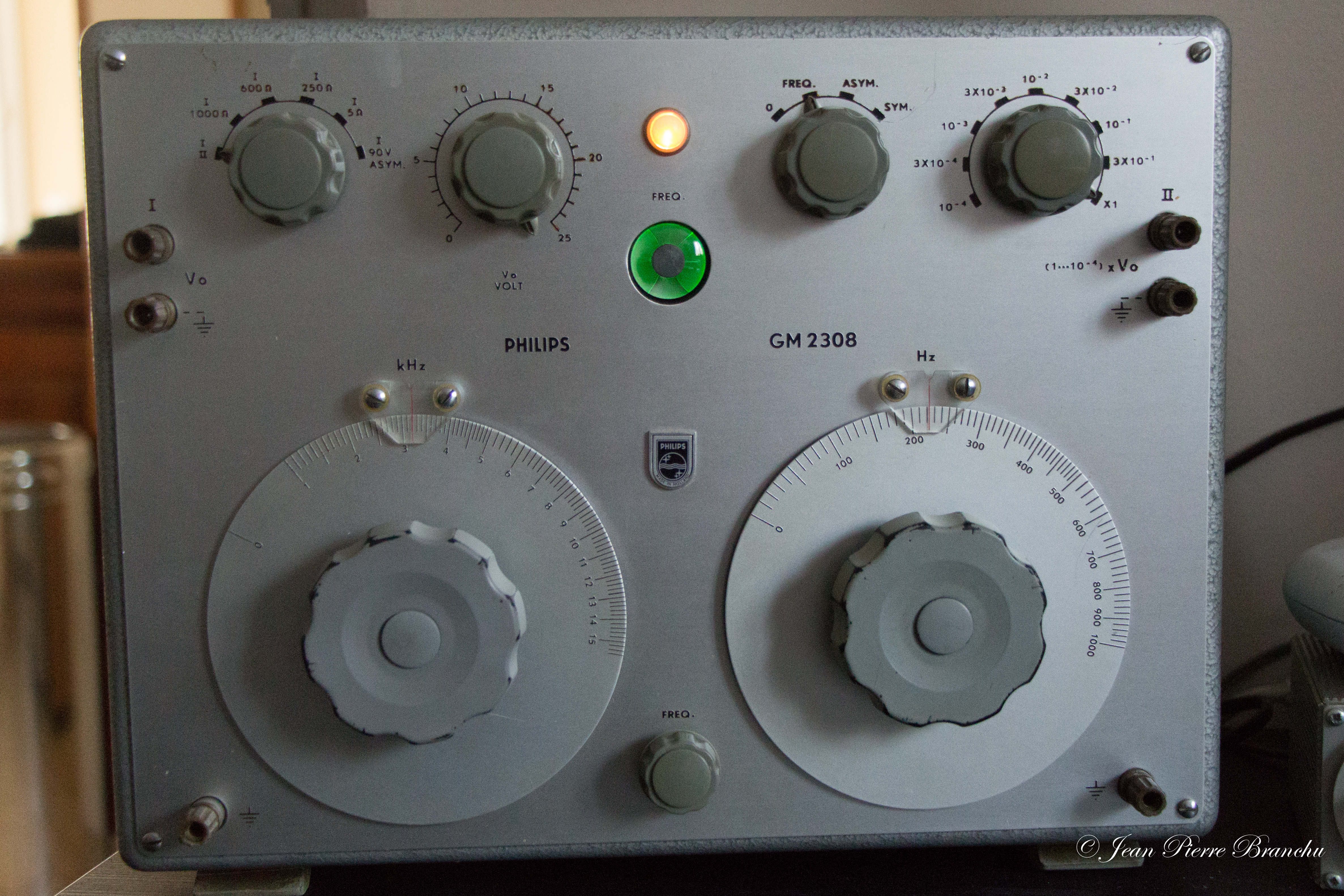

Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 08-07-2014 à 21:15 sta

    Bonsoir a tous,je change un peu de catégorie pour changer des amplis,tsf et tv,dernièrement j'ai acquis tout un arsenal d'instruments de mesures vintage,oscillo multimètre etc...Je commence donc avec un générateur BF de chez philips GM2308/01,j'ai la doc complète ainsi que le schéma,j'ai simplement une question (avant de potassé la notice ) histoire d'avoir une réponse un peu plus rapide,l'oeil magique sert a Accordé quoi? Il est clair que pour le moment pas de mise sous tension de cette appareil avant d'avoir passé au peigne fin les contacts,potars et remplacement d'office de tous les chimiques voir aussi certaines résistances qui ont bien chauffées Voila je n'ai plus qu'a retroussé mes manches

    Christophe




Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 08-07-2014 à 21:53 sta

    bonsoir
    Christophe j'ai le même appareil que tu présente le GM2308 ,
    un bon générateur BF mais moi je n'et pas le schémas ,il fonctionne très
    bien pour l'instant ,situ pouvais faire une copie du schémas je serais intéressé
    j'ai de la doc metrix si ta besoin
    Provence


Sujet : Générateur BF GM2308/01 Nouveau De F6CER  Le 08-07-2014 à 22:28 sta

    Bonjour
    le schéma et la notice sont très courants sur internet quant à l'oeil magique, il sert au battement nul


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 08-07-2014 à 22:43 sta

    Provence,voici le fichier pdf notice en français et le schéma éléctrique

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 08-07-2014 à 22:47 sta

    je te l'envois par mail le fichier est trop volumineux



Sujet : Générateur BF GM2308/01 Nouveau De F6FLC  Le 08-07-2014 à 23:04 sta

    Bonjour,

    principe du battement entre deux oscillateurs HF
    doc technique et schéma en français ici (11,2 Mo) :

    Doc générateur en PDF

    Michel...


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 08-07-2014 à 23:08 sta

    Merci F6CER pour cette réponse mais pourrais-tu me donné un peu plus de précision?

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 08-07-2014 à 23:09 sta

    Michel,nos messages se sont croisé en même temps merci

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De F6CER  Le 09-07-2014 à 00:17 sta

    Re
    comme expliqué sur la notice le générateur fonctionne par battement entre deux oscillateurs aux environs de 100 KHz
    Pour caler parfaitement les fréquences on met les deux gros cadrans à zéro et on agit sur le petit bouton "fréquence" en observant l'oeil magique qui s'ouvre et se ferme de plus en plus lentement jusqu'à rester fixe lorsque le zéro est parfait


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 09-07-2014 à 06:41 sta

    F6CER ok J'ai bien compris votre explication,en tous cas la notice en dit long,je ne manquerai pas de donné la suite de ce sujet

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 09-07-2014 à 08:43 sta

    bonjour
    F6CER merci pour le lien, et a Christophe merci pour l'envoi


Sujet : Générateur BF GM2308/01 Nouveau De Jacques (webmestre)  Le 09-07-2014 à 11:42 sta

    Penser à l'upload, celui des archives est en nederlich


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 09-07-2014 à 14:13 sta

    Bien sur jacques,je n'y ai pas du tous pensé je m'en occupe ce soir a moins que ce soit deja fait......

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 09-07-2014 à 21:01 sta

    voila jacques la doc est uploadé et en français et je m'éxcuse si toute fois j'aurais fait un doublon

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 14-07-2014 à 08:54 sta

    Bonjour a tous,je reviens brévement sur le géné bf GM2308/01,premier point après dépoussièrage,nettoyage des potentiomètres au KF,contrôle des chimiques etc.... Des la pemière mise sous tension je flippe un peu c'est normale malgré la monté en douceur avec le variac,a priori pas de mauvaises surpriseS je le laisse chauffé,aprés mesure a l'oscillo pour voir si il est dans les clous j'ai règlé avec une fréquence au piff ( 400Hz ) j'obtiens une belle sinuosoide et je fait mon calcul F= 1/t Le résultat est trés satisfaisant,je règle une autre fréquence plus haute cette fois si, ( 5 Khz ),comparaison a l'oscillo pareil j'obtiens le même résultatDonc le générateur est fonctionnel par contre le problème c'est moi malgré avoir lu et relu la notice je n'arrive pas a me servir de l'oeil magique pour le réglage a zéro, c'est dingue,y a t-il un lien avec les 2 connecteurs BU7 et BU8 ? dois-je faire un shunt? J'ai pas tous compris Merci d'avance a vos réponses éclairés !

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 14-07-2014 à 11:00 sta

    bonjour
    Christophe faut mettre le troisièmes commutateur sur fréquence et la
    œil va réagir


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 14-07-2014 à 11:17 sta

    Bonjour provence,ok pour ça,chose que j'ai déja faite,l'oeil magique s'allume bien mais reste fixe,c'est sa que je comprend pas le géné a une panne alors..... Il n'y a pas d'autres manipes a faire?

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 14-07-2014 à 11:21 sta

    re
    non pas que je sache


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 14-07-2014 à 12:23 sta

    Ok bein faut que je regarde sa mais ayant fait le tour de cette appareil rien ne ma sauté aux yeux pour l'instant

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 14-07-2014 à 13:50 sta

    re
    a tu contrôler R38 et C54


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 14-07-2014 à 14:41 sta

    Non j'ai regardé sur le schéma ou est-ce que ca se cantonne,j'ai trouvé donc il va faloire que je réouvre et que j'accède aux composants.......Je te retiens informé? ça m'ennnuie de le redémonté mais j'ai pas le choix Merci !!!!

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 14-07-2014 à 22:28 sta

    J'ai tout contrôlé,rien vu et tout ce qui tourne au tube EM34 rien non plus,condos et résistances tout est ok!!!,je rallume le bestiau, je met C1 et C2 a zéro,SK2 Position fréquence et la toujours rien l'EM34 s'éclaire met reste fixe,je positionne R1 a fond vers la droite ( 25V ) et la je m'apperçoi que l'oeil magique se met a battre met j'ai beau agir tout doucement sur R2 (fréquence) je n'arrive pas a le stabilisé et pourtant si je vois la sinus a l'oscillo ce potar agit parfaitement j'avoue que j'y perd mon latin Provence,la notice j'en ai un peut marre de la relire peux-tu me dire dans qu'elle position mes-tu SK1 et SK3 ? C'est quand même incroyable que je bloque sur un appareil comme ça C'est ce fichu réglage et rien que pour ça !! Après si je n'y arrive pas je le met de côté et je le reprendrai plus tard:-
    D Christophe


Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 14-07-2014 à 22:42 sta

    re
    SK1 sur 5si je branche un HP pour voir si il fonctionne
    et pour 250-600 ou 1000je charge la sortie avec un transfo a
    plusieurs sorti d'impédance pour selon ce que je fait
    SK2 sur fréquence bien sur
    SK3 sur 10-2 ou autre


Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 14-07-2014 à 22:45 sta

    re
    même R1 au mini cela fonctionne


Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 14-07-2014 à 22:50 sta

    re contrôle le commutateur SK5 a l'intérieur il agit sur RI
    le signal venant deB4


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 14-07-2014 à 23:02 sta

    Ok merci provence,je regarde le commutateur SK5 Et je repasse en revue cette appareil !!

    ce soir je vais bien dormir


Sujet : Générateur BF GM2308/01 Nouveau De totophe88  Le 17-07-2014 à 20:25 sta

    A tous,chose faite j'ai recontrôlé le commutateur SK5 et c'était bien lui le coupable,les contactes étaient résistifs,j'ai remis une bonne dose de bombe contact KF et manipulé le commutateur plusieurs fois et les contacts sont redevenus normal et le battement zéro fonctionnent Merci jean luc pour t'on soutien J'ai pas l'habitude des échecs mais bon je pardonne cette appareil car resté longtemps sans le faire fonctionné ne peux faire que du mal
    voila affaire close et au suivant ........

    Christophe


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 12-04-2017 à 08:54 sta

    Bonjour,

    Je viens d'acquérir un GM2308 mais je n'ai pas le mode d'emploi. Le lien sur ce sujet pour le mode d'emploi ne fonctionne plus. Quelqu'un pourrait il me fournir cette documentation ?


Sujet : Générateur BF GM2308/01 Nouveau De F6FLC  Le 12-04-2017 à 12:43 sta

    Bonjour ,

    merci gogol, le voilà :

    https://www.elektrotanya.…

    sous l'image il va y avoir ça :

    This file is downloadable free of charge: >> Get Manual <<

    mais il faut attendre une trentaine de secondes avant que ''get manual'' apparaisse, il va être écit ''processing''

    Michel...


Sujet : Générateur BF GM2308/01 Nouveau De F6FLC  Le 12-04-2017 à 12:50 sta



Sujet : Générateur BF GM2308/01 Nouveau De F6FLC  Le 12-04-2017 à 12:52 sta



Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 12-04-2017 à 14:31 sta

    bonjour
    je ne retrouve plus mes document sur le 2308
    si je parviens a les dénicher je les posterai


Sujet : Générateur BF GM2308/01 Nouveau De Claude BRUNET  Le 12-04-2017 à 18:34 sta

    bonsoir
    j'ai uploadé le Pdf du manuel de service en français


Sujet : Générateur BF GM2308/01 Nouveau De Jacques (webmestre)  Le 12-04-2017 à 18:36 sta

    Il était déjà depuis longtemps dans les archives


Sujet : Générateur BF GM2308/01 Nouveau De F6FLC  Le 12-04-2017 à 23:42 sta

    Bonjour,

    je pensais qu'il avait regardé dans les archives avant de poser la question

    Michel...


Sujet : Générateur BF GM2308/01 Nouveau De Schoser  Le 13-04-2017 à 11:09 sta

    Bonjour,

    Ci-joint le Schéma du Générateur GM 2801-01 Philips lisible.

    Amicalement,

 Fichier
.PDF



Sujet : Générateur BF GM2308/01 Nouveau De Schoser  Le 13-04-2017 à 11:23 sta

    Bonjour,

    Petite erreur !, il faut lire :
    Ci-joint le Schéma du Générateur GM 2308-01 Philips lisible.

    Amicalement,

 Fichier
.PDF



Sujet : Générateur BF GM2308/01 Nouveau De Claude BRUNET  Le 14-04-2017 à 12:18 sta

    Bonjour,
    Jacques excusez moi , j'ai confondu ''vitesse'' et ''précipitation''


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 18-04-2017 à 14:56 sta

    Merci à tous. J'ai regardé le géné mais les oscillateurs ne fonctionnent pas. J'ai remarqué que les tensions négatives sur B1 et B2 étaient en fait positives et ne connaissant pas ce type de tube ( électronicien de base mais n'ai appris les tubes que par moi même et pour des amplis guitares) je bloque sur comment est créé la tension négative. Est ce que les tubes sont morts ou ??


Sujet : Générateur BF GM2308/01 Nouveau De F6FLC  Le 18-04-2017 à 18:36 sta

    Bonjour,

    les tensions négatives sont faites par les petites anodes sur les broches 8
    après, via des résistances c'est additionné à une tension positive régulée venant de B8
    la résultante doit donner cette tension négative
    mais si elles n'oscillent pas, pas de tensions négatives sur les petites anodes
    ça se mord la queue
    voir les valeurs des résistances autour de ces deux tubes et si des capas comme C-32 ou C-42 ne fuient pas

    Michel...


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 19-04-2017 à 17:22 sta

    Merci Michel,

    J'ai testé les capas qui semblent être bonnes (bonnes valeurs et la résistance est supérieure à 2OOOMohm) Ce qui me gène c'est que les 2 oscillateurs ont le même problème. A moins que ce ne soit les tubes.Il n'y a pas l'air d'y avoir influence d'un oscillateur sur l'autre . j'attends de voir si un copain a ce type de tube pour essayer car je ne voudrais pas acheter des tubes pour rien alors que ce générateur est juste pour le plaisir.


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 21-04-2017 à 06:56 sta

    J'ai finalement le générateur B1 qui fonctionne. Toujours pas le B2. J'ai échangé les tubes B1 et B2 et j'ai la même chose donc ce n'est pas le tube. Le condo C44 (1060pf) semble posé problème mais je n'en ai pas de remplacement j'ai essayé de l'enlever pour voir si le géné allait démarrer avec une autre fréquence mais non. J'ai aussi essayé en le remplaçant par un 1nf 400v que j'avais . Je ne peux pas tester efficacement le C42 la résolution de mon contrôleur est de 0,01nf mais semble bon. Voilà j'en suis là. Avez vous une idée à tester?


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 23-04-2017 à 11:08 sta

    Pour les 2 générateurs les lampes sont des EBF89 alors que sur le shéma d'origine ce sont des EBF80; Est il possible que ce soit la cause de non fonctionnement du 2ème générateur ? La différence semble être le gain et surtout la pente , cette pente influe t elle beaucoup dans ce shéma ?


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 02-05-2017 à 12:53 sta

    Toujours pas de neuf pour l'instant mais j'ai obtenu le mode d'emploi et ne l'ayant pas vu ici je vous le transmet.

 Fichier
.PDF



Sujet : Générateur BF GM2308/01 Nouveau De HLJ  Le 02-05-2017 à 19:19 sta

    Bonsoir,

    Vous nous dites :

    '' Pour les 2 générateurs les lampes sont des EBF89 alors que sur le shéma d'origine ce sont des EBF80 ''

    Avant de chercher plus mettez déjà les tubes originaux, prévus sur le schéma, même si le problème n'est pas là vous aurez déjà éliminé une cause possible.

    Meilleures salutations.
    HLJ


Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 02-05-2017 à 19:49 sta

    bonjour
    il subsiste une légère différence sur la capacité des diodes n° 1 et n°2
    ainsi que leur position
    dans L'EBF80 la diode n° 1 ce trouve plus proche de la cathode que la n°1 dans la 89
    entre L'EBF80 et L'EBF89 presque rien mais qui peuvent nuire
    a oscillation
    alors a voir avec des ebf80
    le miens a des ebf80 et je vais faire un essai avec des ebf89 pour voir


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 05-05-2017 à 16:12 sta

    Merci pour vos réponses.
    Alors j'ai changé les tubes par des EBF80 sans changement.
    J'ai échangé C42 et C32 rien
    J'ai échangé C41 et C31 et là oscillation sans que les tensions mesurées ne soient encore correctes sur B2.
    çà avance enfin.
    Quels sont, pour vous, les condos (sensibles) à changer ? J'ai peur de changer les capas d'ajustement C35/C45 qui ont des valeurs ajustées à la fabrication. les C34/C44 sont des capas qui doivent être dur à trouver ? 1060pF



Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 05-05-2017 à 17:09 sta

    re
    contrôler C37 100NF et le commutateur SK2
    C35 C45 = 22 a47 PF ce que j'ai sur mon schémas


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 05-05-2017 à 19:04 sta

    Merci je vais regarder çà mais pour les petites capas mon contrôleur n'a que la dizaines de picos. Je vais voir si je peux les contrôler autrement.


Sujet : Générateur BF GM2308/01 Nouveau De bthiry  Le 05-05-2017 à 21:31 sta

    il faut faire la mesure en parallèle avec un autre condensateur de valeur un peu plus élevée.
    (et toujours employer le même...)


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 06-05-2017 à 16:53 sta

    ah oui c'était si simple Merci


Sujet : Générateur BF GM2308/01 Nouveau De ON5WF  Le 06-05-2017 à 17:40 sta



Sujet : Générateur BF GM2308/01 Nouveau De provence   Le 06-05-2017 à 18:18 sta

    re
    dans tout les cas mesure bien C37 aucune fuite
    l’œuf de Colomb très juste
    Benoît très bonne idée surtout quand le testeur ne descend
    pas très bas en mesure
    sur l'appareil que je possède B5 finale =EBL21, DDP


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 07-05-2017 à 19:56 sta

    J'ai finalement changé les capas C31, C32, C41, C42 de 12pF pour des 15pf. Tout semble maintenant bien fonctionné.
    Merci à tous.
    Une dernière question: en changeant ces capas de 12 à 15pf cela a t il une incidence (pas constaté pour l'instant) ?
    Les tubes EBF80 et EBF89 peuvent fonctionner sans problème.




Sujet : Générateur BF GM2308/01 Nouveau De F6FLC  Le 08-05-2017 à 00:11 sta

    Bonjour,

    probablement fréquences un peu décalées par rapport aux cadrans
    à vérifier au fréquencemètre

    Michel...


Sujet : Générateur BF GM2308/01 Nouveau De strateur  Le 09-05-2017 à 10:19 sta

    Merci pour la réponse. Pas constaté de décalage à l'oscilloscope. Je n'ai pas de fréquencemêtre.
